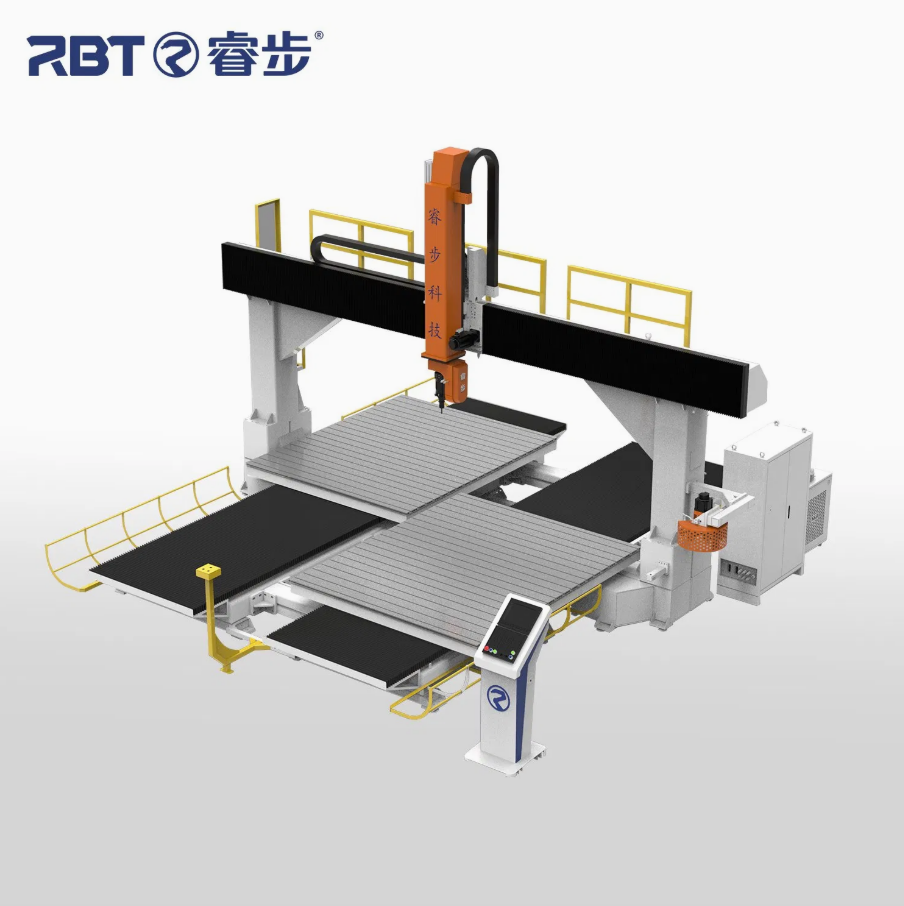

複合材料処理用の高速多軸CNCマシン

生産性を向上させるために2つの別々の作業テーブルを誇り、1つを操作中に荷重または荷降ろしできるようにします。もう1つは迅速な材料の除去のために迅速なスピンドルを装備し、正確さのために頑丈な制御メカニズムを備えており、プラスチック、類似物、ハニカイト、アルミナウムなどの物質を含む物質を含む一連の物質に適しています。職人技。

|

 特徴

1.  システムは、シンテックの5軸リンケージCNCシステムを採用しており、  ワークピースの複雑な表面全体の生産と処理を  1つのプロセスで完了できます。

2。  作業は  簡単に固定でき、特別な備品は必要ありません。

3。C  、B軸回転処理は、複雑なワークピースの処理デッド角を減らすことができます。

4.  高処理精度、効率的かつ正確な位置決め。

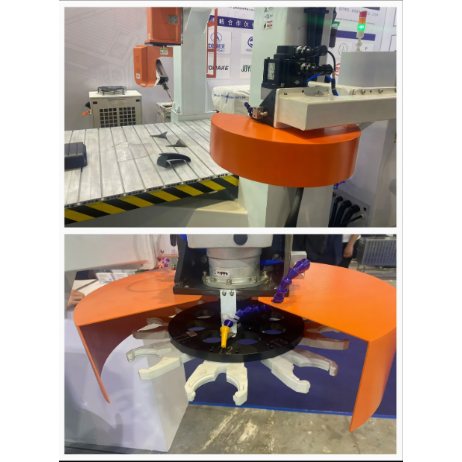

5.  機器は、電力、速度、精度を組み合わせており、ダストコレクション、自動ツールの  変更、RTCPなどの複数の機能を装備できます。

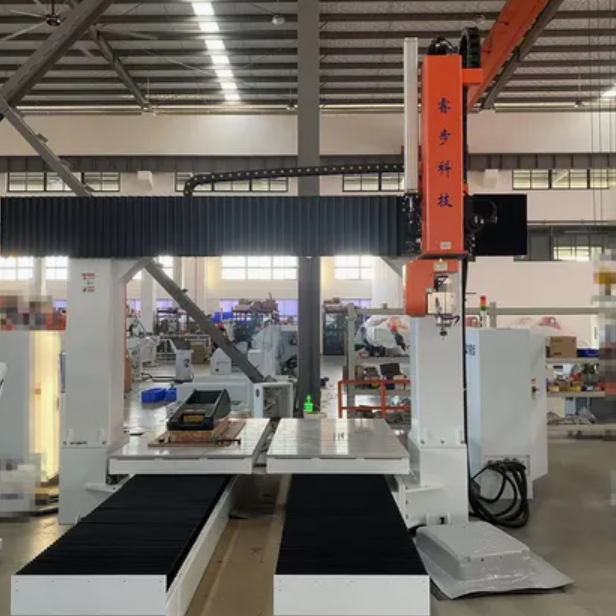

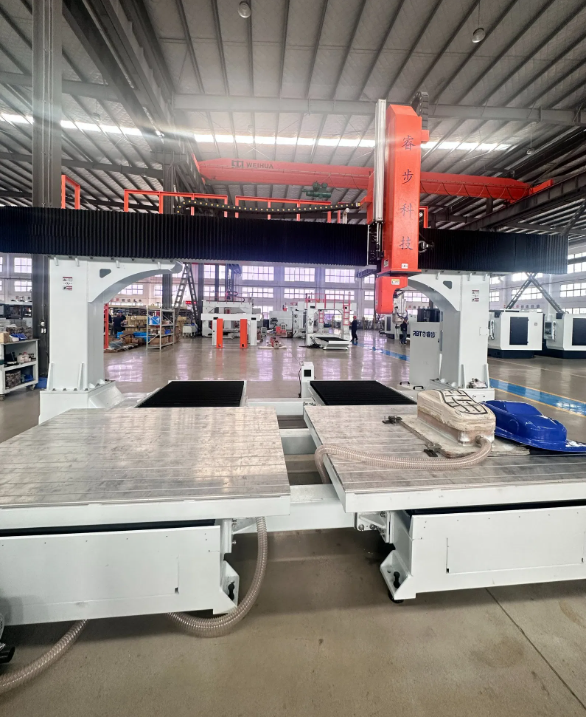

6.  左右に2つの独立した切断プラットフォームがあります。処理された製品を変更すると、片側が  静止しています。安全性を向上させ、  労働者  の労働強度  を削減します。また、大きなワークピースを処理することも  でき、レットステーションと右のステーションは  単一の作業テーブル  として同時に処理でき  、単一の製品の処理サイズはX軸方向で2倍になります。

7.機器の実際の構成は技術データの対象となり、マシンの旅行は顧客のニーズに応じてカスタマイズできます。

|

 パラメーター

製品名	非精力的な5軸加工センター
スクリュー	台湾TBI
線形ガイド	台湾CSK
Rack	liangchi
サーボ	イノバンス

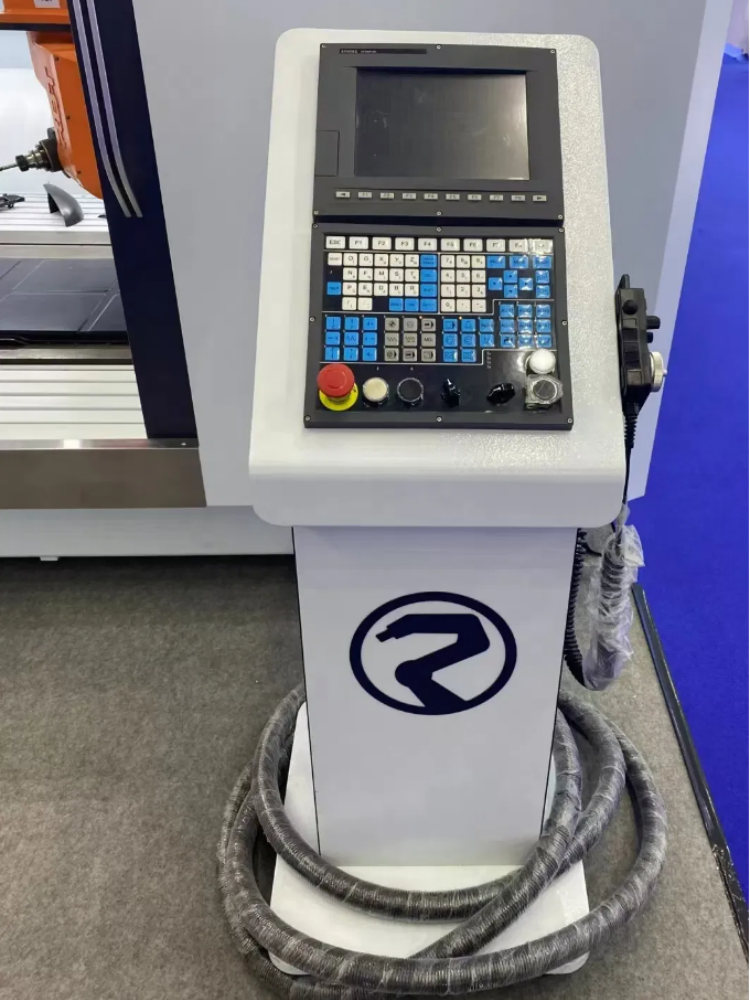

制御システム	台湾シンテック
電気コンポーネント	フランス* Schneid.er
スピンドル	RBT
スピンドルパワー	5.5kw/24000rpm/水冷
周波数コンバーター	シノボ
空気圧成分	台湾Airtac
x軸還元剤	日本*シンポ
B軸回転角	±120°
C軸回転角	±540°
工作機械の再現性（300mm以内）	±0.05mm
総電力	14.5KW（実際の機器の対象）
頻度	L3482*W3350*H3768mm
重さ	4100GK

マシンビデオ



製品の詳細

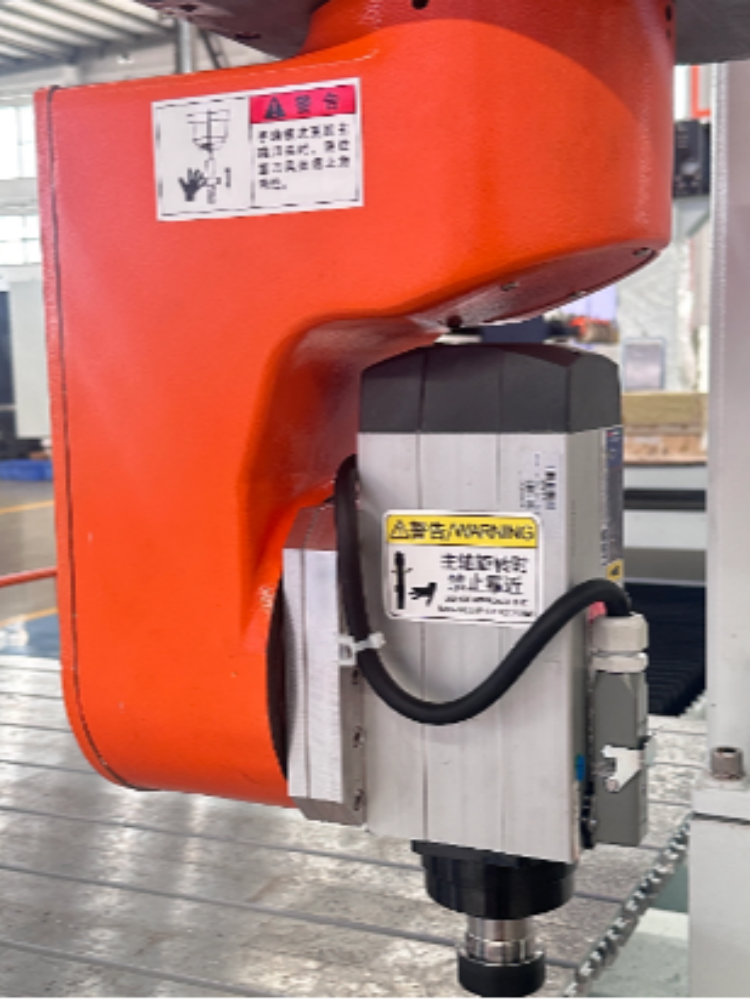

coolingspindles

応用

航空宇宙産業：  複雑で精密批判的なコンポーネントの製造
自動車産業：  複雑に設計された内部/外部部品の生産
医療および審美的デバイス：  高精度の製造、ウルトラクリーンコンポーネント
金型製造：洗練された  ジオメトリの
木工  セクター
の洗練された  ジオメトリの作成非標準構造要素の
看板とディスプレイ：  大型の広告委員会と展示構造の精密な切断

加工可能な材料

Thermoformed Plastics/Composites：

• 複合材料：


• 炭素繊維（PCM/RTM/SMC/LFTプロセス）

• ガラス繊維強化ポリマー（GFRP）

• 炭素炭素複合材料




エンジニアリングプラスチック：

• ABS、PVC、ポリカーボネート（PC）、ポリプロピレン（PP）、ポリスチレン（PS）、ポリエチレン（PE）、PET、HDPE、PETG、   アクリル

•


• 非金属基質：

• 高密度フォーム /拡張ポリスチレン（EPS）、XPS断熱板 /天然木材、木材プラスチック複合材料（WPC）、石、石膏

•


• ソフトメタルとハイブリッド構造：

• アルミニウム合金 /銅、亜鉛合金 /アルミニウムペーパーハニカムコア
