複合構造のための産業5軸CNCセンター

生産の説明

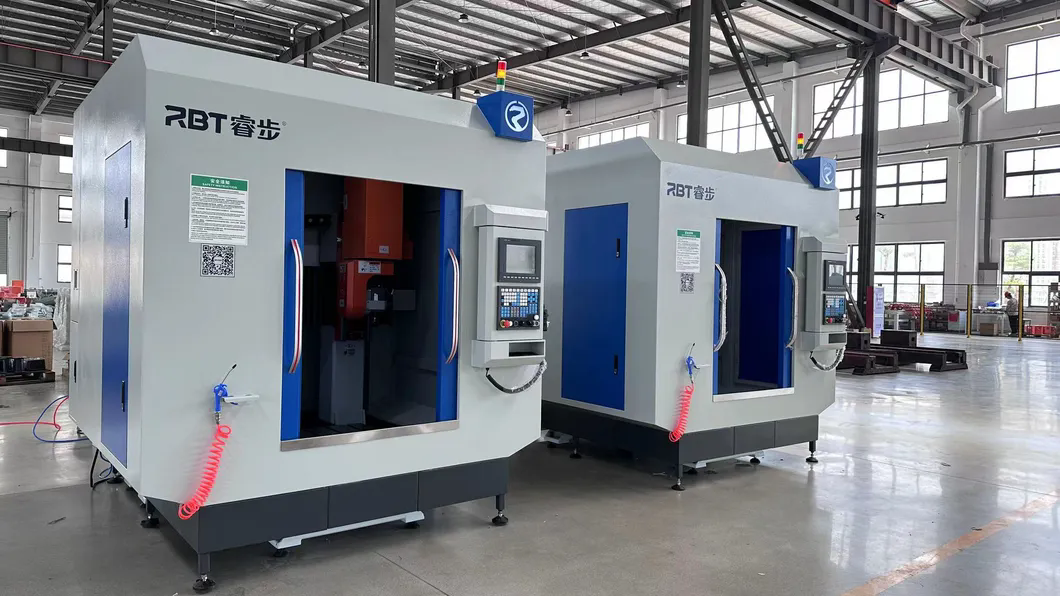

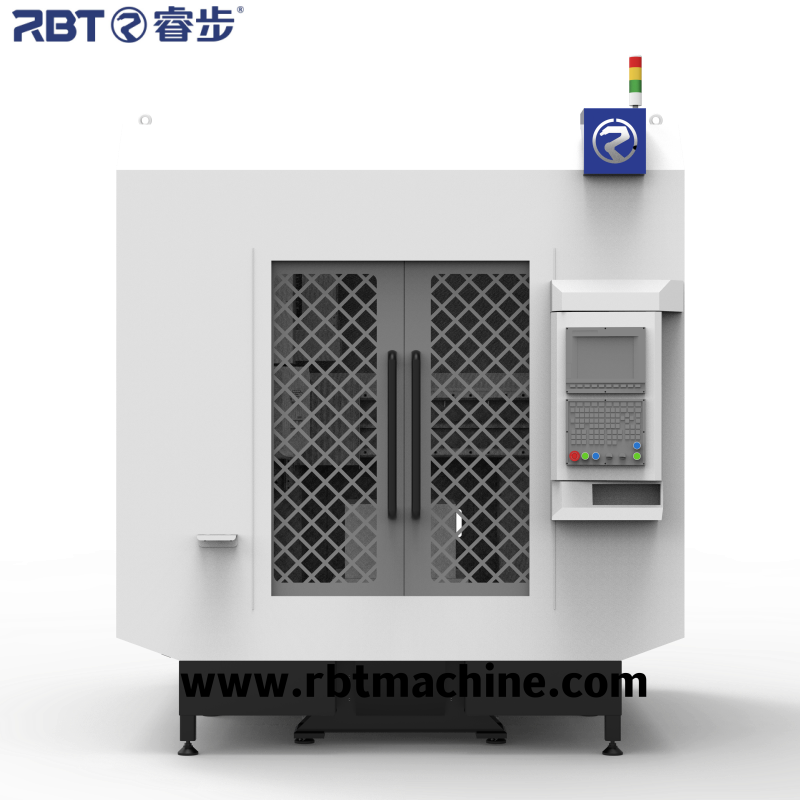

完全に密閉されている非金属5軸CNCマシンは、密閉されたダスト防止チャンバーを備えており、

複合材や医療グレードのプラスチックなどの敏感な材料の汚染のない処理。

同期された5軸モーションコントロールにより、カーボンファイバーなどの材料間で複雑なジオメトリの高精度加工を提供します。

ポリマー、および工業用フォーム。

マシンビデオ

生産機能

1. このシステムは、ワークピースのイノネプロセスの複雑な表面全体の生産と処理を完了することができるSynec Five-axis Inkage CNCシステムを採用しています。単一の作業テーブルと保護室の構造は、生産中の安全保護と破片予防を満たしています。床の排水溝の集団コレクションは、外部加工の破片を収集するために高性能ダストコレクターで逸脱しています。


2. 単一の作業テーブルと保護室の構造は、生産中の安全保護と破片予防を満たしています。床の排水溝の集団コレクションは、外部加工の破片を収集するために高性能ダストコレクターで逸脱しています。

3. 作業は簡単に固定でき、特別な備品は必要ありません。

4. C、B軸回転処理は、処理のデッドアングルオブコンプレックスワークを減らすことができます：

5. 高処理精度、効率的かつ正確な位置付け。

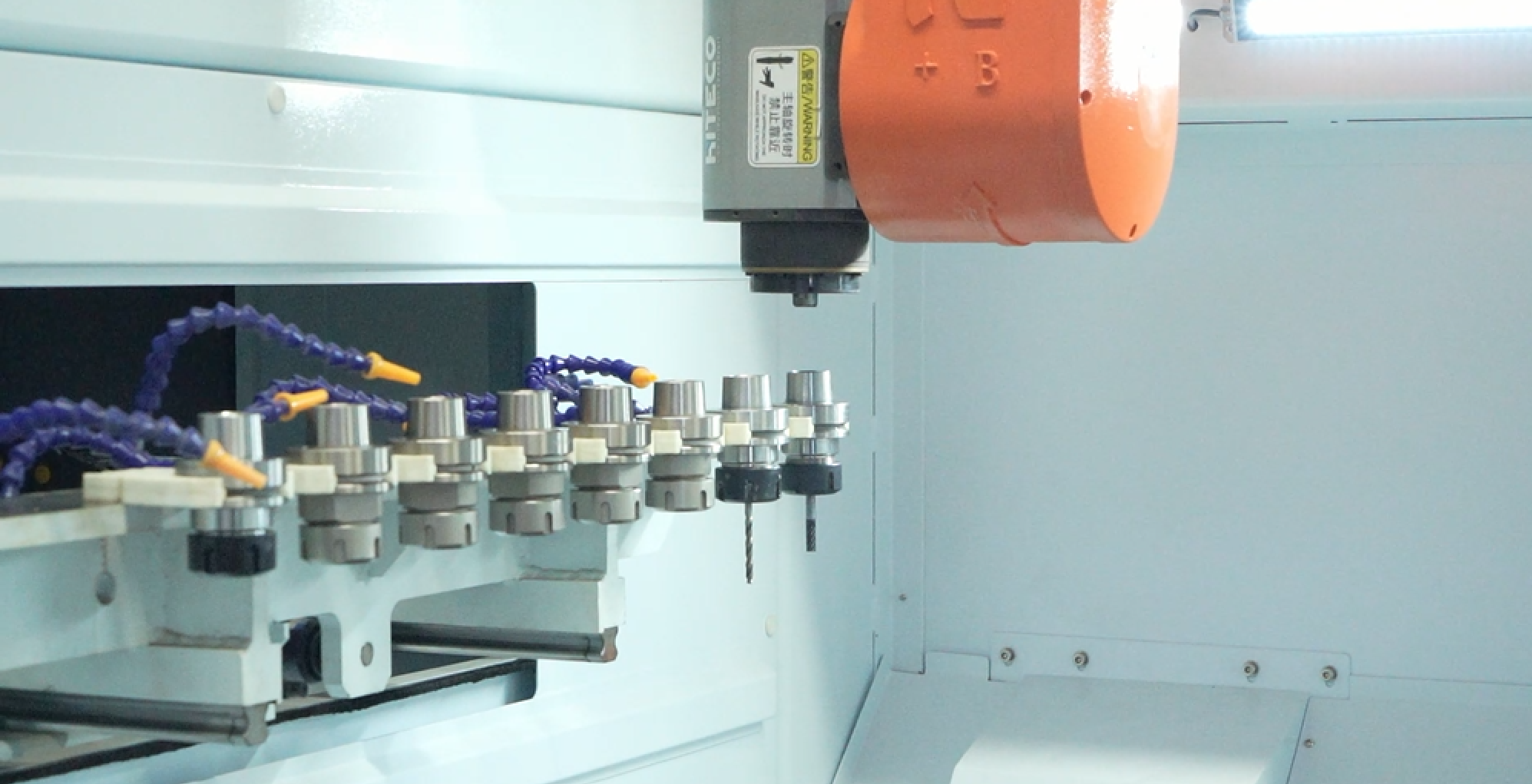

6. この機器は、電力、速度、精度を組み合わせており、ダストコレクション、自動ツール変更、RTCP7などの複数の機能を装備できます。機器の実際の構成は技術データの対象となります。マシン旅行は、顧客のニーズに応じてカスタマイズできます。

7.


製品パラメーター

1。シンテック5軸リンケージCNCシステムが使用されます。マシンは  電源、速度、精度を組み合わせて、顧客は    ダストコレクション、自動ツールの変更、RTCPなどの他のオプション機能を要求できます。

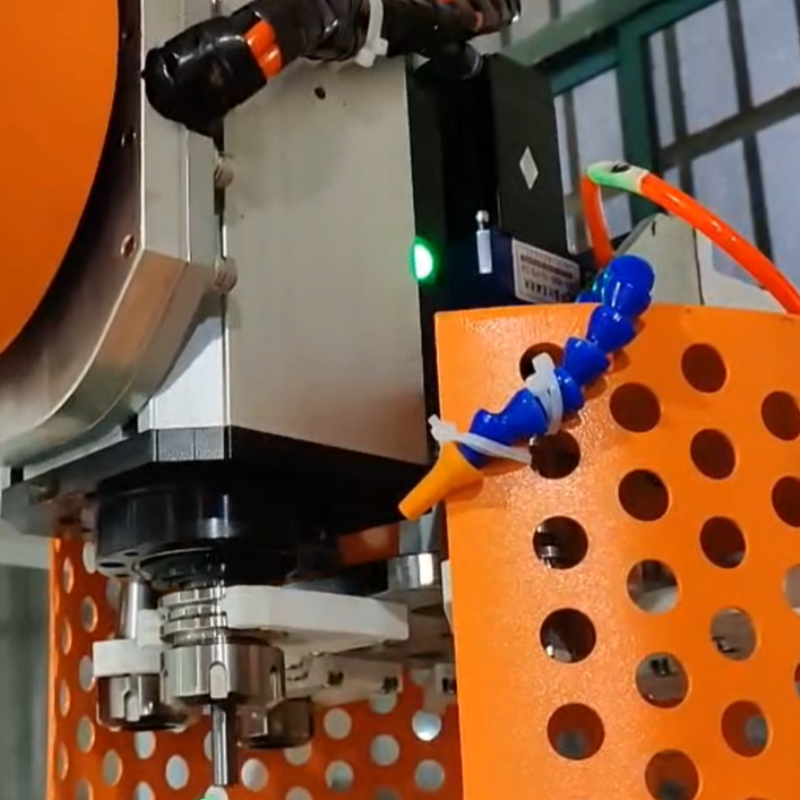

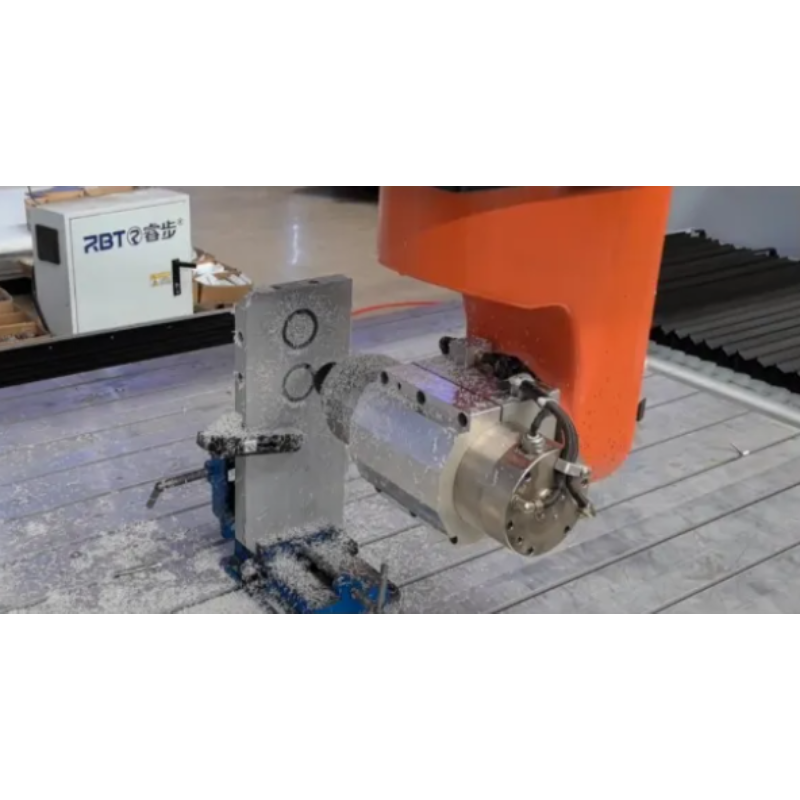

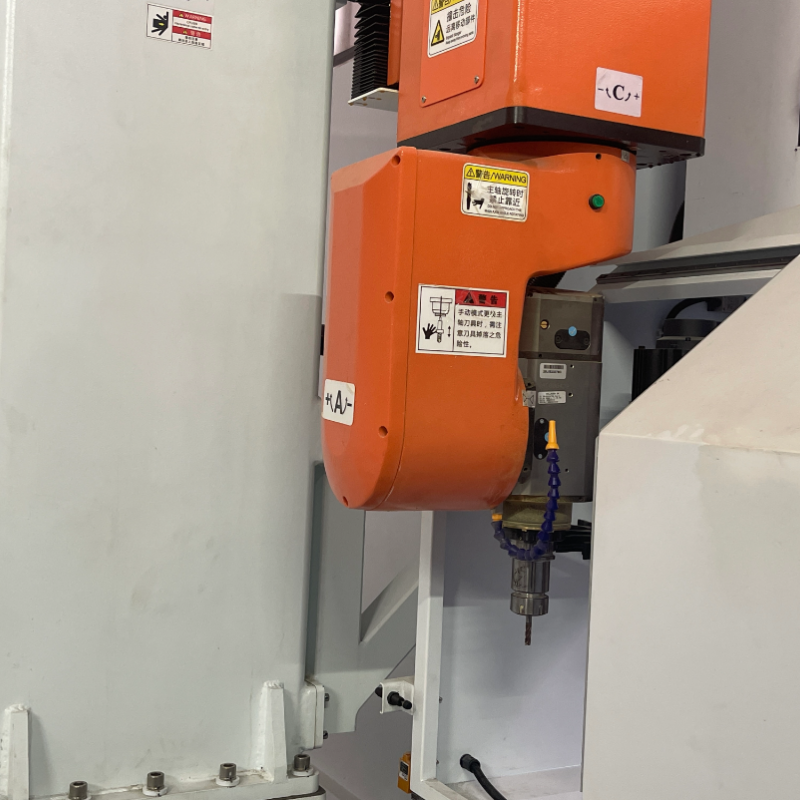

2.フライスヘッドには、2つのCNC連続ロータリー座標があります。4番目（c）軸と5番目（b）軸、リンケージ処理（ミリングおよび穴ローリング機能を含む）を実現します。イタリアのヒットなど、  さまざまなブランドの    高速機械加工スピンドルを選択できます。

3.  溶接鋼のベッドが採用され、ベッドは固体で、重要な部分はリブ付きプレートで追加されます。主な材料はQ235長方形のチューブ、壁の厚さは10mm、接続プレートの厚さは20m以上です。ベッドは有限要素分析（FEA）と設計を受け、すべてのベッド部品は機械加工前にストレス抑制（非振動老化治療）を受け、機械に厳格で安定した基礎を提供します。

4。X/Y軸は台湾CSKダブルロー4列ボールスライダーリニアガイドを採用しています。

Z軸は、台湾のハイウィンダブルロー4ローラースライダーリニアガイドを採用しています。

x/y/z軸は台湾TBI精密ねじ棒を採用します；

C/b軸は、日本のスミトモハイトルクゼロバックラッシュホロー還元剤を採用しています。

5.マシンは、中央のオイル供給の方法を採用し、ネジ棒やガイドレールなどのすべての機械的な可動部品の自動オイル注入と潤滑の方法を採用し、機械のサービス寿命を大幅に改善します。

材料処理

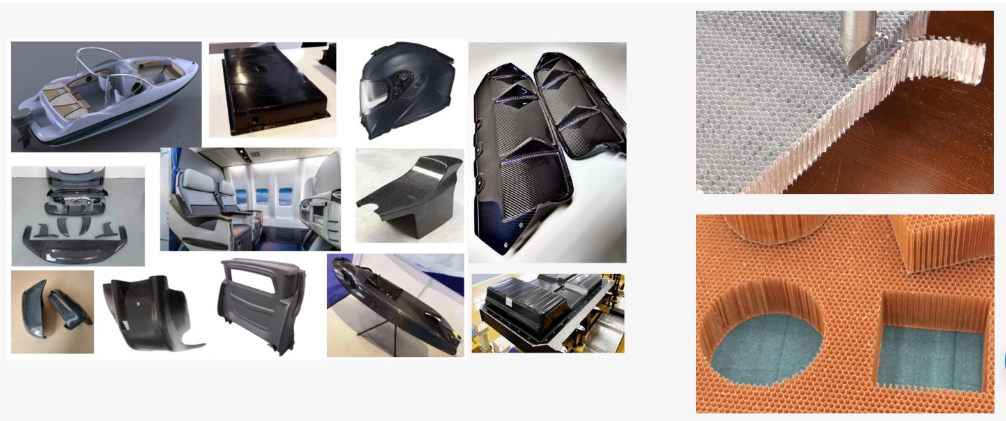

複合材料：炭素繊維（PCM/RTM/SMC/LFTなど）、ガラス繊維、炭素/炭素など。
プラスチック：ABS、PVC、PC、PP、PS、PE、PET、HDPE、PETG、アクリルなど。
その他の非金属材料：高密度スポンジ、発泡スチロールフォーム、木材、代替木、石、石膏など。

機械アプリケーション

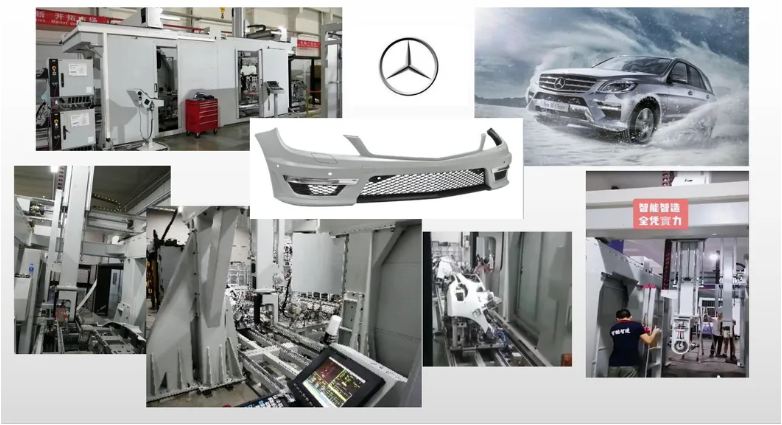

航空宇宙、鉄道輸送、自動車のインテリアと外部、スポーツ用品、医療美、白い財、手工芸品、衛生用品などの産業におけるカビの製造、複合材料処理、および厚いシート熱成形処理。
