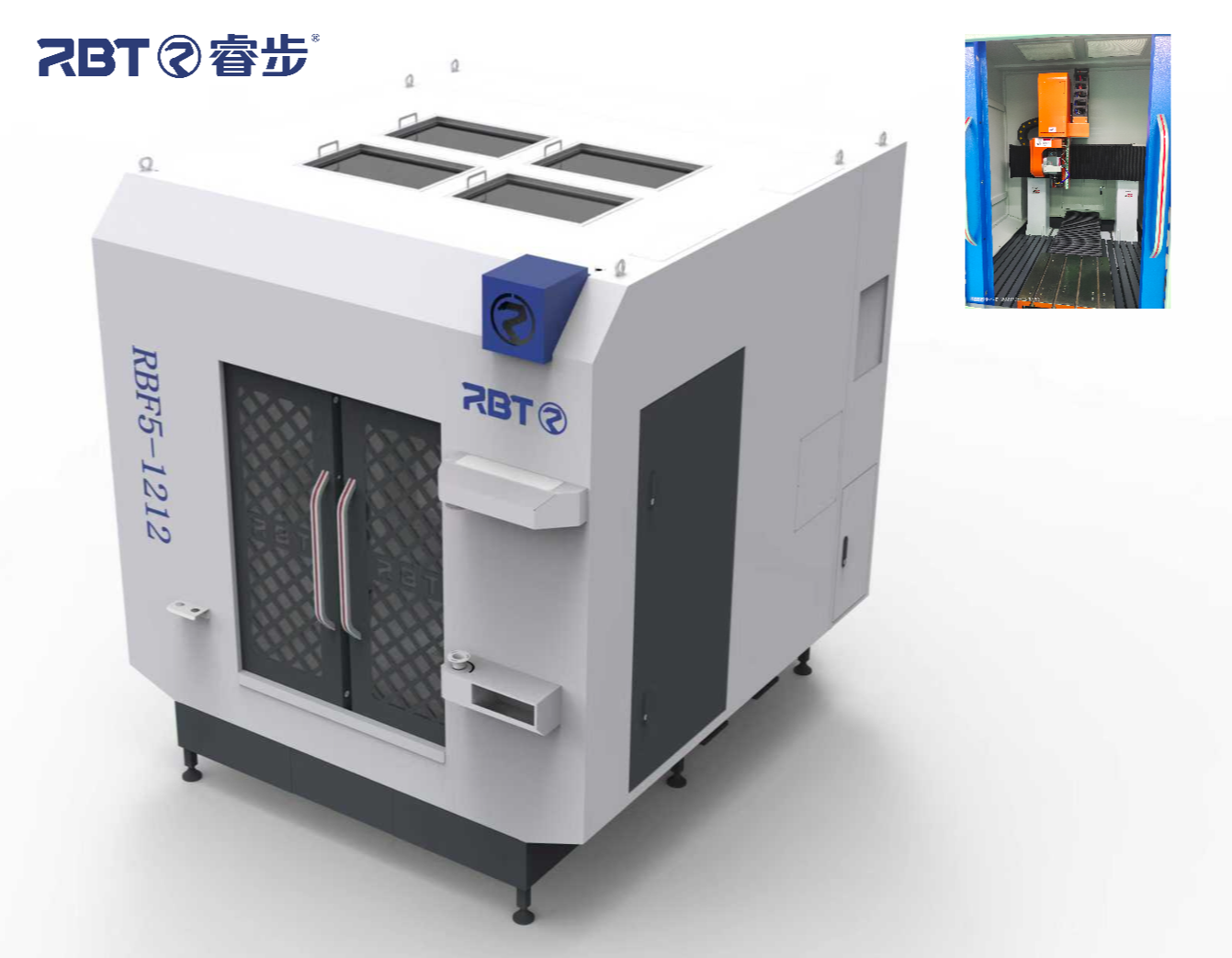

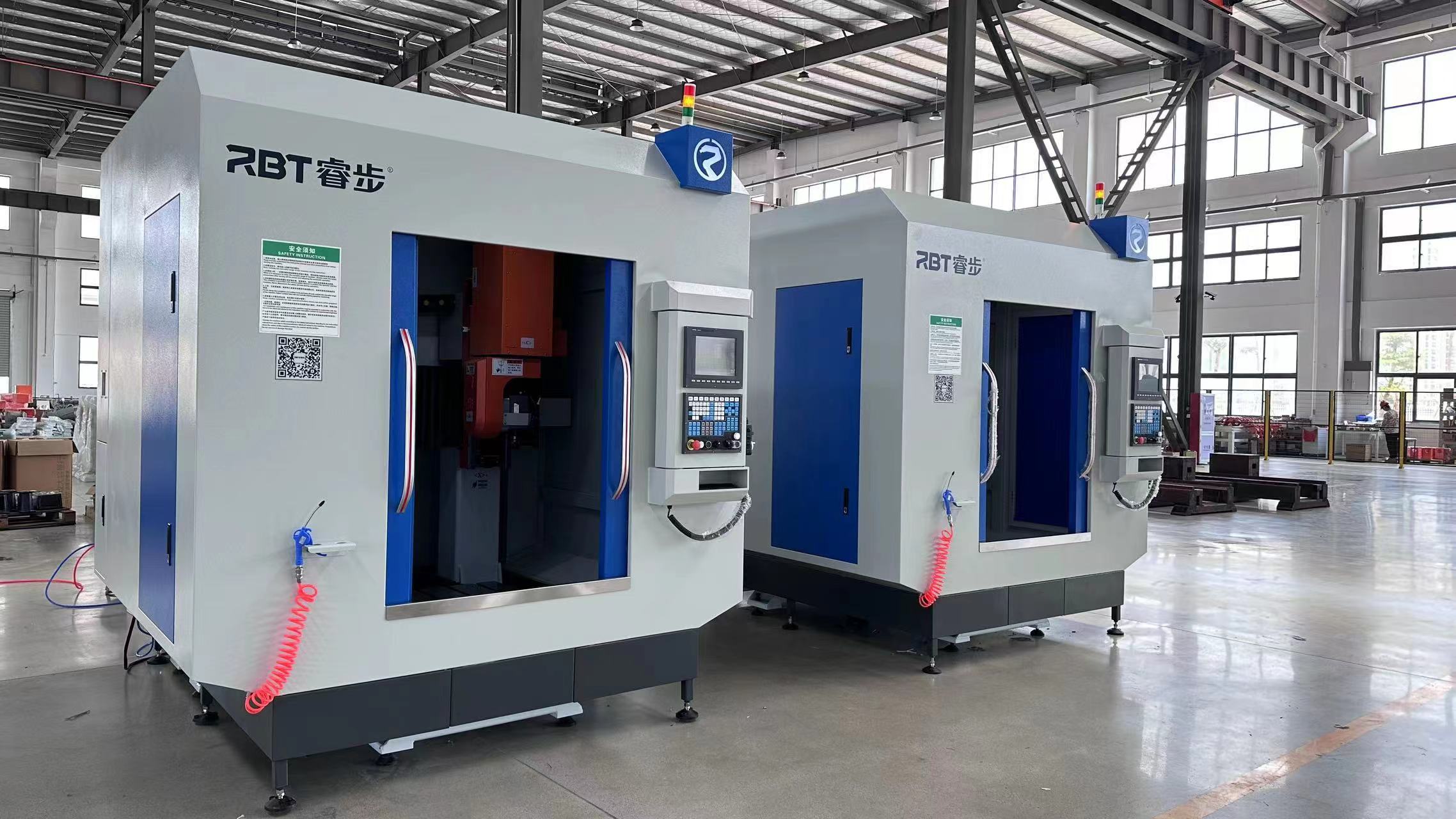

小さな部品用のMINI 5軸CNCミリング機

MINI 5 Axis CNC Milling Machineは、プラスチック、CFRPおよびGFRP複合材料、およびアルミニウムの小さな部分を機械加工するために設計されています。典型的なアプリケーションには、機械工学、自動車および航空宇宙産業、モデル制作、レジャー産業、衛生セクターが含まれます。

• 高度な5軸制御：マシンには、複雑な3次元の動きと複雑な形状と湾曲した表面の処理を可能にするSyntec 5軸リンケージCNCシステムが装備されています。 SimensまたはFanucは、顧客のニーズにも依存しています。

• 回転軸を備えたフライス型ヘッド：2つの連続CNCロータリー座標（4番目と5番目の軸）を備えたフライスヘッドを備えており、ミリングやホールローリングなどの操作を実行できます。
  スピンドル：オプションのために5.5kW-42KWのHiteco / HSD /その他のブランドのスピンドルを装備できます。
  自動ツールチェンジャー：マシンには、自動および迅速なツール変更のための8ステーションツールマガジンがあり、生産効率を高めます。

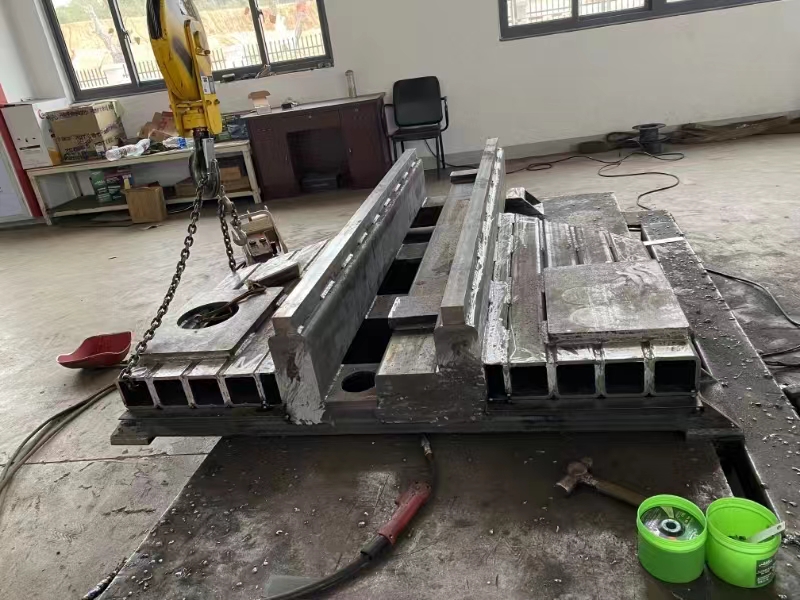

• 堅牢な構造：リブ付きプレート付きの溶接鋼ベッドは、しっかりした基礎を提供します。ベッド材料は、壁の厚さが10mmのQ235長方形のチューブであり、接続プレートの厚さは20mm以上です。

• 高品質のコンポーネント：台湾CSKおよびハイウィン線形ガイド、TBI精度のネジ棒、およびC/B軸に日本のスミトモハイトルクゼロバックラッシュホロー還元剤を使用します。 Renishawツールの長さと破損検出システムがオプションに利用できます。

• セントラルオイル供給システム：機械には、すべての機械的な可動部品の自動オイル注入と潤滑システムがあり、サービス寿命が改善されています。
  モジュラーシステムから合計で350以上。

• ダストコレクションシステム ：単一の作業テーブルと保護室の構造は、生産中の安全保護と破片予防を満たしています。床排水ダストコレクションデバイスは、高性能ダストコレクターと協力して、外部の加工デブリを収集します。

技術パラメーター

応用

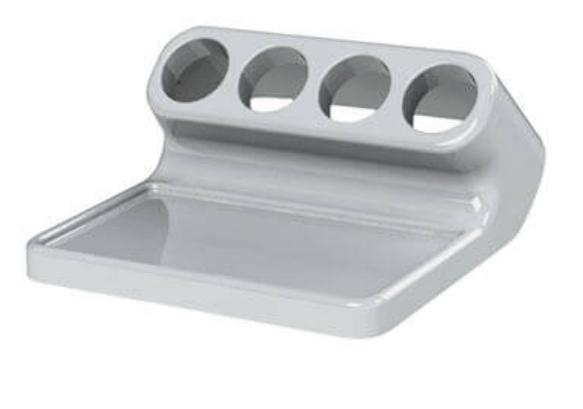

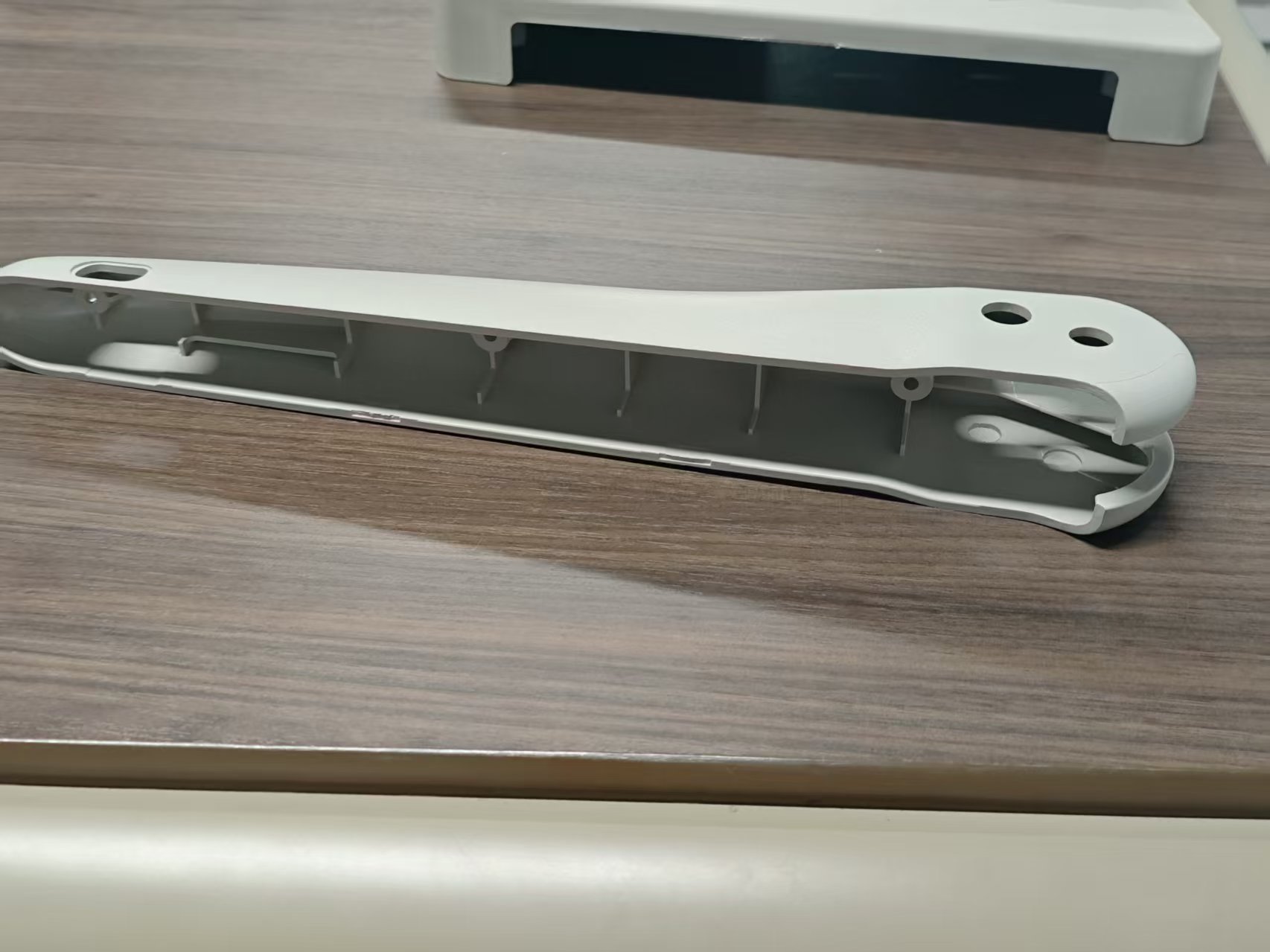

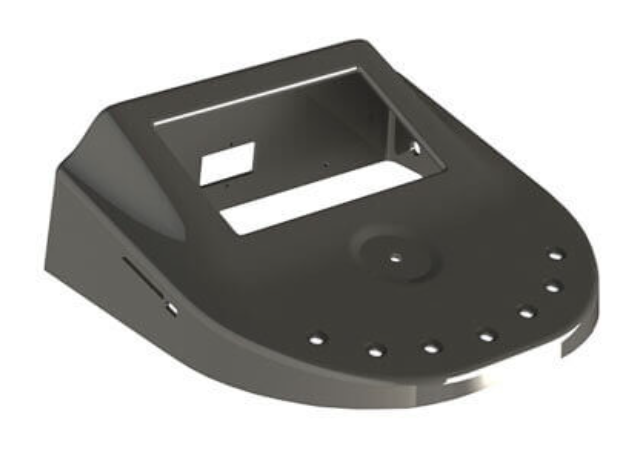

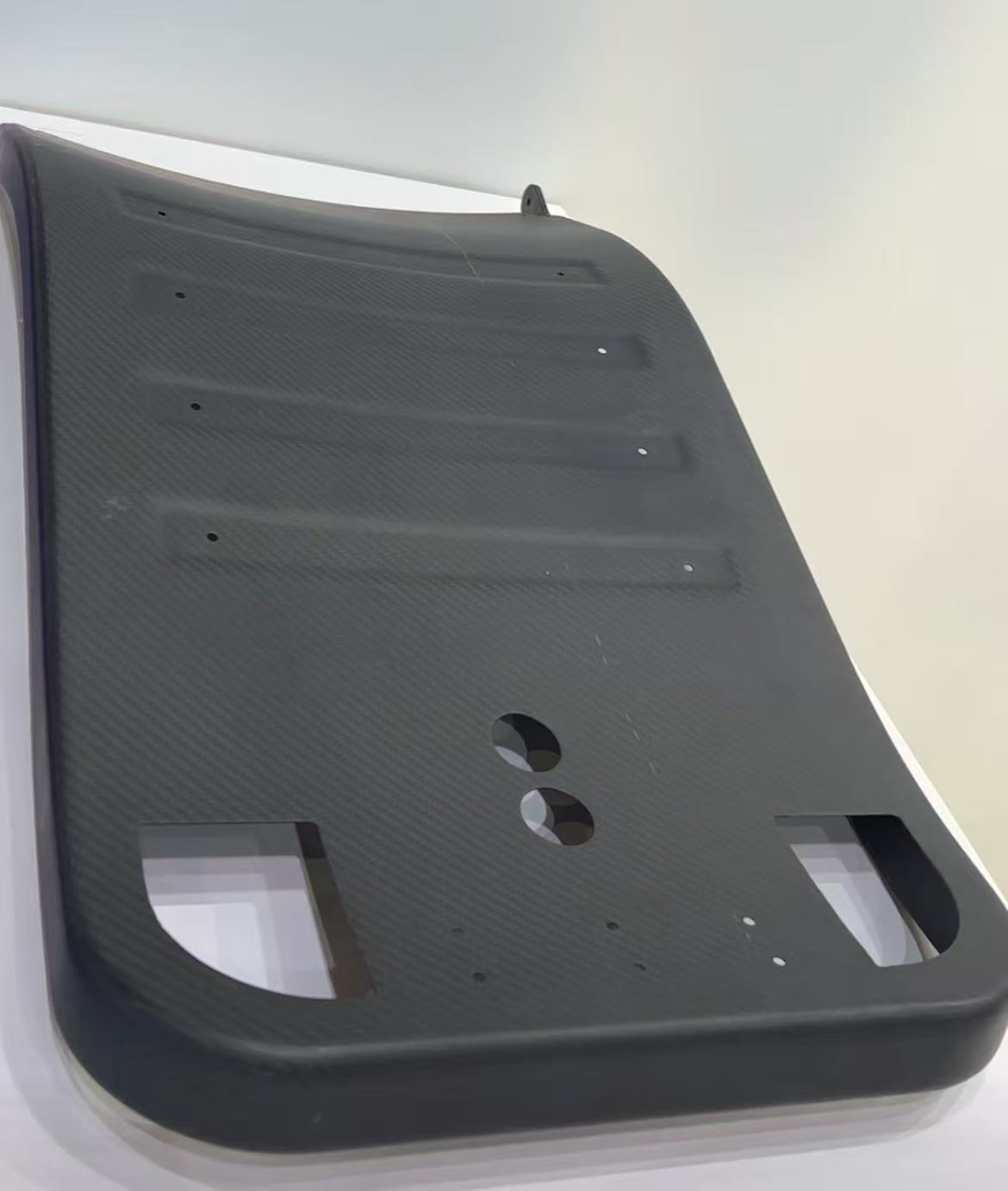

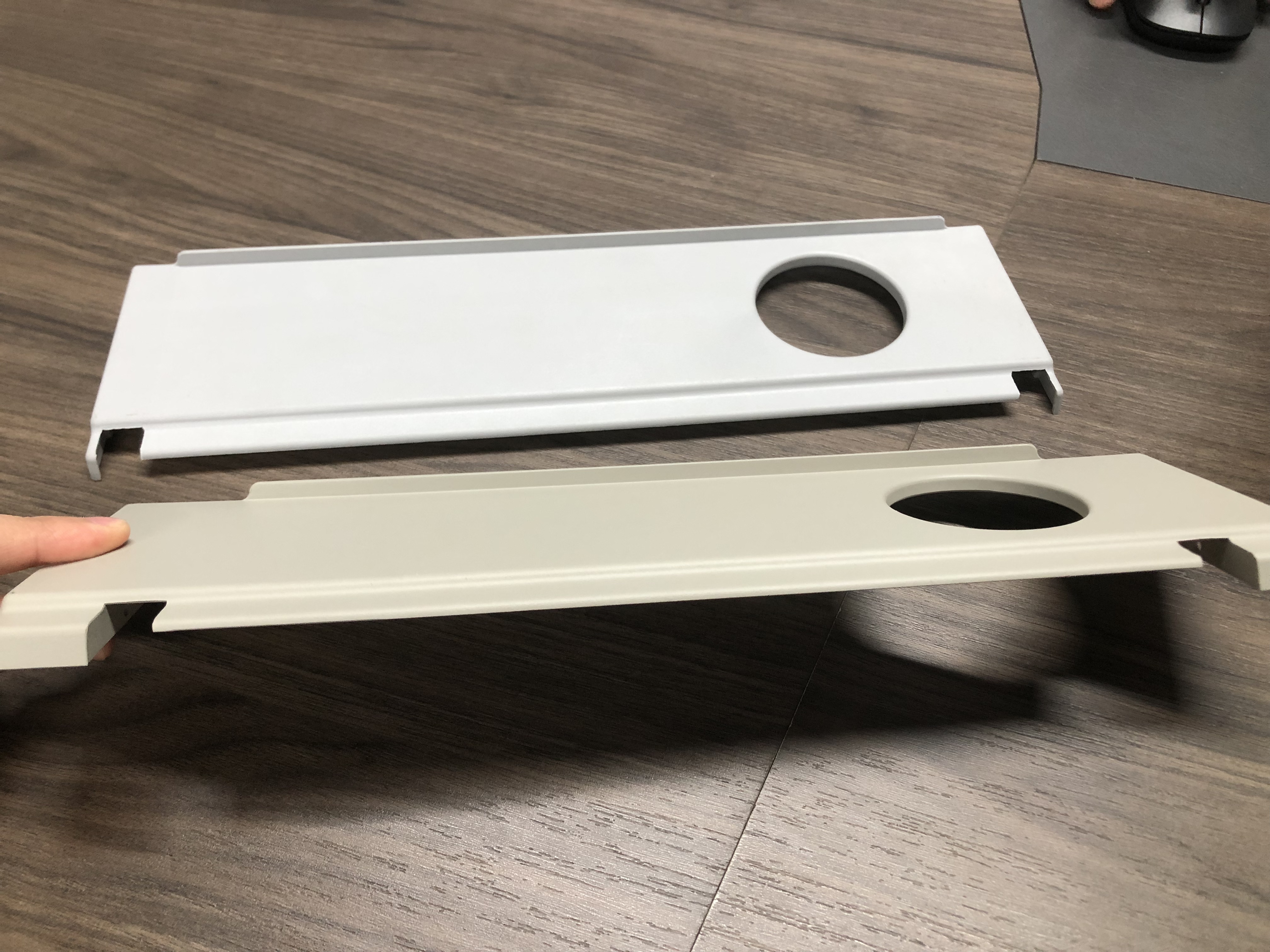

プラスチック、炭素繊維、ガラス繊維などの小さな部分用のコンパクトな5軸CNCマシニングセンター。航空宇宙、自動車、医療、およびカビの精密成分に広く使用されています。
