RB-F5-1930-Z08
RBT
8465990000
5軸CNCマシン
1.システムはSYNEC 5軸リンケージCNCシステムを採用しており、機能、安定性、アフターサービスの点で大きな利点があります。 5 軸加工をサポートします。 操作や応用機能はシンプルで覚えやすいです。装備可能です RTCP機能。
2. ミーリングヘッドには、CNC の 4 軸 (C) 軸と 5 軸 (B) 軸の 2 つの連続回転座標があり、連動加工 (ミーリング、穴開け、エッジカットまたはトリミング機能を含む) を実現します。 これら 2 つの回転軸と直線軸 (X、Y、Z) を組み合わせることで、製造における高度な柔軟性と精度が実現し、機械では製造が困難または不可能な複雑な部品やコンポーネントの作成が可能になります。動作軸が少なくなります。
RBTが独自に開発、製造したスピンドル、またはオプションでHSM、Hiteco、HSDなどのドイツ/イタリア/韓国から輸入したスピンドル。
3. 高い加工精度で製品全体の多面加工を一度のクランプで完了でき、効率的かつ正確な位置決めが可能です。
RBT は、空圧式、真空式、油圧式、機械式などの治具の経験があり、ユーザーのデジタル モデルに基づいたカスタマイズ設計に適しています。
4. 5 軸 CNC 機械のツールマガジンは、複数の切削工具を保持する保管ユニットです。これにより、加工中の自動工具交換が可能になり、効率が向上し、セットアップ時間が短縮されます。
技術的パラメータ
いいえ。 | アイテム | パラメータ | いいえ。 | アイテム | パラメータ |
1 | 製品名 | 5軸CNCマシン | 9 | Z軸最高速度 | 20m/分 |
2 | モデル | RB-F5-1930-Z08 | 10 | 繰り返し精度 (300mm以内) | ±0.05mm |
3 | X軸有効ストローク | 1900mm | 11 | 電圧 | 380V |
4 | Y軸有効ストローク | 3000mm | 12 | 総力 | 14.5KW |
5 | Z軸有効ストローク | 800mm | 13 | スピンドル動力 | 5.5KW(カスタマイズ可能） |
6 | B軸回転角 | ±130° | 14 | 頻度 | 50Hz |
7 | C軸回転角 | ±540° | 15 | 重さ | 3.5T |
8 | X/Y軸最高速度 | 35m/分 | 16 | サイズ | L5100*W2610*H3982mm |

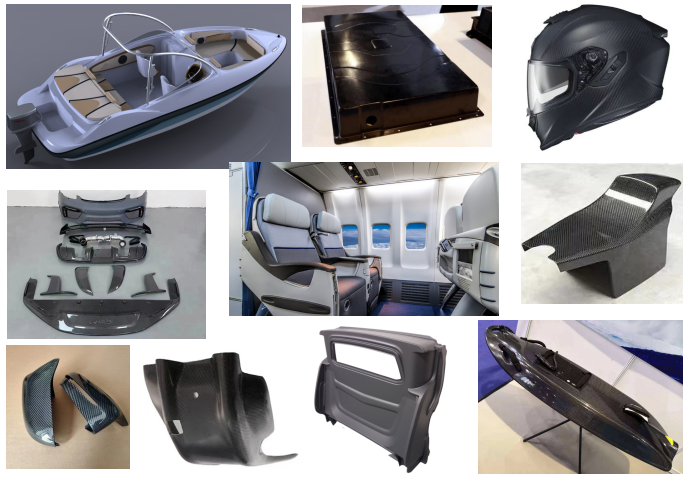

適用機械
複合材料s: カーボンファイバー（PCM/RTM/SMC/LFTなど）、グラスファイバー、カーボン/カーボンなど。
プラスチック: ABS、PVC、PC、PP、PS、PE、PET、HDPE、PETG、アクリルなど。
その他の非金属材料: 高密度スポンジ、発泡スチロール、木材、代用木材、石材、石膏など
で広く使用されている機械
航空宇宙、鉄道輸送、自動車内外装、スポーツ用品、医療美容、白物家電、手工芸品、衛生陶器などの業界における金型製造、複合材料加工、厚板熱成形加工。
5 軸 CNC 機械の精度を検証するためのレーザー干渉計テスト
組立プロセスは CNC 工作機械の標準に厳密に従っており、機械検査と誤差補正にはレーザー トラッカーや英国レニショー ボールバーなどが使用され、組立精度を確保しています。
CE 認定 5 軸 CNC マシン
代表的な顧客
協力事例
以下に、5 軸 CNC マシンのカスタマイズ プロジェクトの仮説的な例をいくつか示します。
BYD (自動車およびエネルギー会社):
BYD 用にカスタマイズされた 5 軸 CNC マシンには、バッテリー ケースや電気モーター用の複雑なハウジングなどの複雑な電気自動車コンポーネントを製造するための高精度ツールが装備されています。

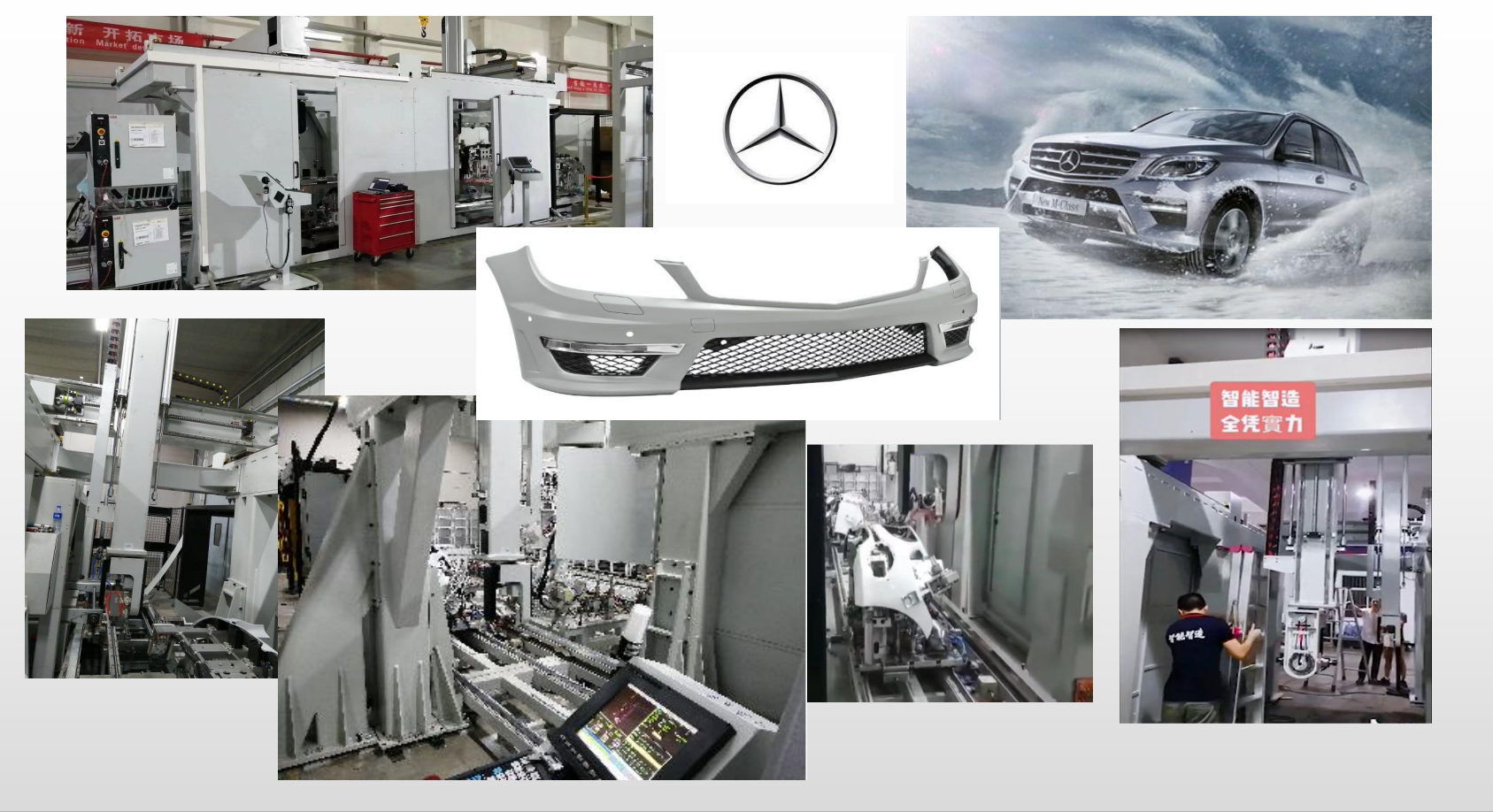

ベンツ（高級自動車ブランド）：
ベンツの場合、カスタマイズされた機械は、高品質の仕上げを施した高級車の内装部品を生産するための高度なソフトウェア統合を備えており、完璧なフィット感と美しさを保証します。
ボーイング (航空宇宙防衛社):
ボーイング社は、翼コンポーネントやエンジンハウジングなどの複合材料から航空機部品を精密にフライス加工するために設計された堅牢な治具と工具を備えたカスタマイズされた 5 軸 CNC マシンを利用することができます。
ANKO ガラスカスタマイズプロジェクト:
ANKO GLASS には、複雑なガラスファイバー部品製造に対応できる 5 軸 CNC マシンが必要でした。
