RB-H6-3626-12
RBT
8465990000
5軸ロータリーツインテーブルCNCマシン
1.5軸ロータリーツインテーブルCNCマシニングセンター は、高精度と多用途性を兼ね備えた最先端の製造ソリューションです。独立して回転可能な2つの作業テーブルを備えており、 処理エリアとロードおよびアンロードエリアの間の自動インタラクション。 5 軸機能には、ワークピースの位置決め用の 3 つの直線軸 (X、Y、Z) と、ツールの回転と傾斜を可能にする 2 つの回転軸 (通常は A と C) が含まれており、複雑で多次元の加工操作が可能になります。 。このセットアップは、航空宇宙、鉄道、自動車、エネルギーと建築、海洋、梱包、医療機器の製造など、複雑な形状の高精度コンポーネントを必要とする業界にとって特に有益です。

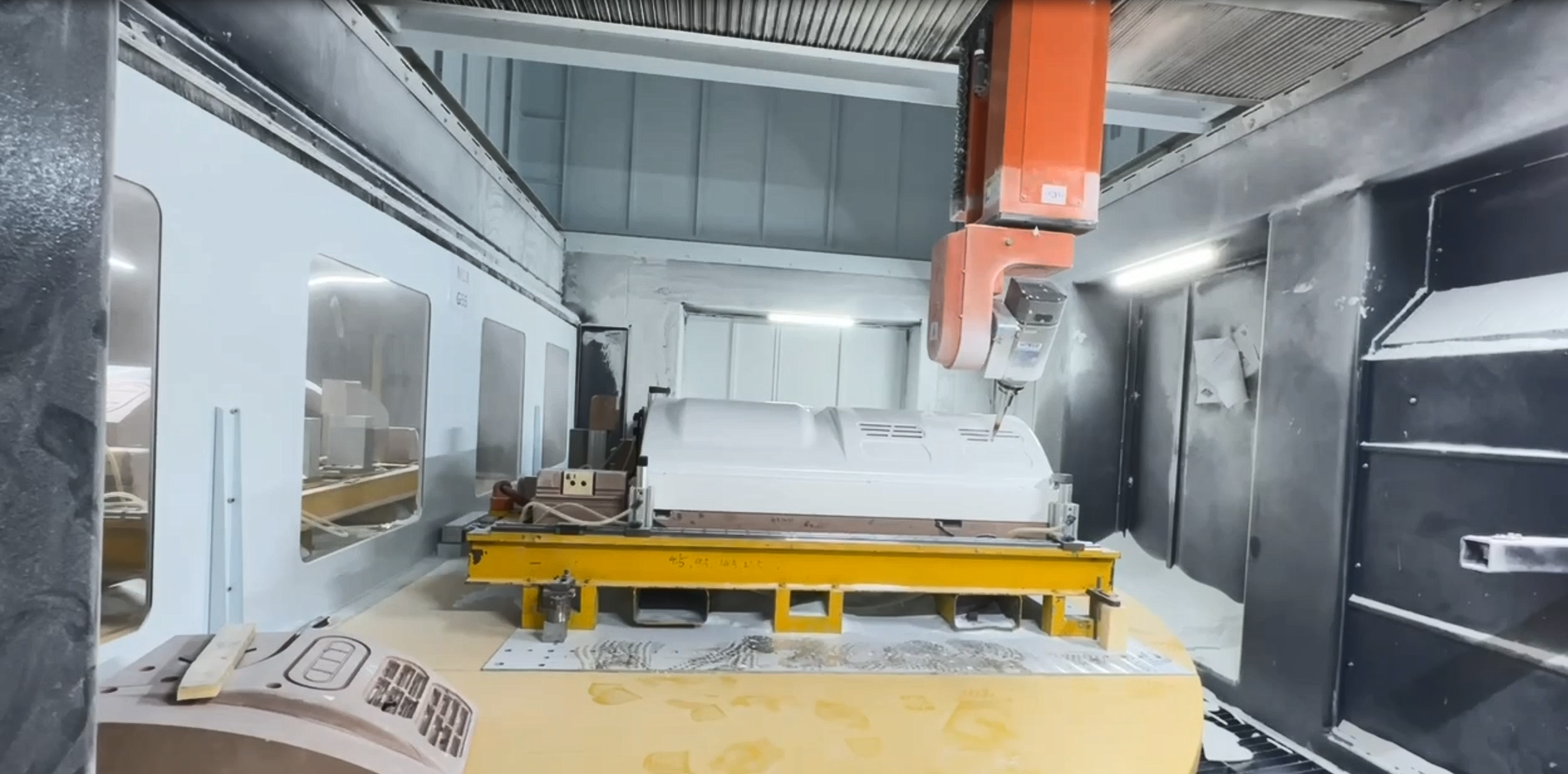

2.トラス型二重作業台と保護室構造により、生産時の安全保護と破片防止を満たします。床ドレン集塵装置は高性能集塵装置と連携して外部の加工破片を収集します。

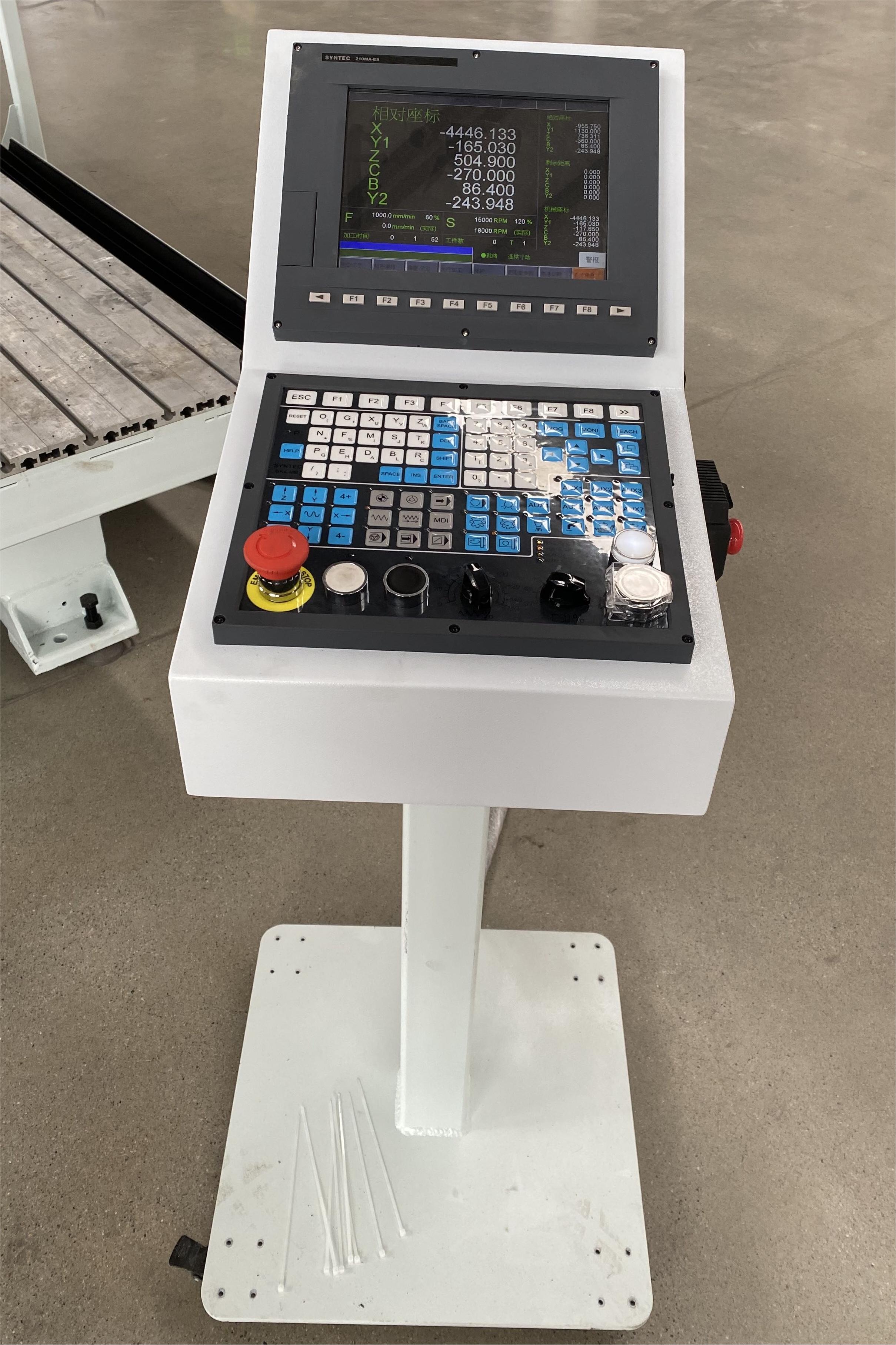

3. 5 軸 CNC マシニング センター用の台湾 Syntec CNC システムは、ユーザーフレンドリーなインターフェイス、高速モーション制御、精密加工機能、複雑な部品プログラミングのための堅牢なソフトウェアなどの利点を提供し、高度な製造プロセスの効率と生産性を向上させます。
4. 特殊セラミックベアリングを採用し、独自のグリースで潤滑された電動スピンドルは、油漏れがなく、高速加工に最適で、要求の厳しい CNC アプリケーションで信頼性と精度を提供します。液冷システムを採用し、24時間連続処理を実現します。 RBTが独自に開発、製造したスピンドル、またはオプションでHSM、Hiteco、HSDなどのドイツ/イタリア/韓国から輸入したスピンドル。
5. 5 軸 CNC 機械のツールマガジンは、複数の切削工具を保持する保管ユニットです。これにより、加工中の自動工具交換が可能になり、効率が向上し、セットアップ時間が短縮されます。
6. 可動回転ワークテーブルは、製品の処理後に機械の処理位置から自動的に退出し、ロードとアンロードをより安全かつ便利にし、加工エリアとロードとアンロードエリアの間の自動インタラクションを実現します。
技術的パラメータ
いいえ。 | アイテム | パラメータ | いいえ。 | アイテム | パラメータ |
1 | 商品名 | ロータリーツインテーブル付き5軸CNCマシニングセンター | 9 | Z軸最高速度 | 20m/分 |
2 | モデル | RB-F5-3323-Z10 | 10 | 繰り返し精度 (300mm以内) | ±0.05mm |
3 | X軸有効ストローク | 3250mm | 11 | 電圧 | 380V |
4 | Y軸有効ストローク | 2250mm | 12 | 総力 | 25.35KW |
5 | Z軸有効ストローク | 1000mm | 13 | スピンドル動力 | 17KW(カスタマイズ可能） |
6 | B軸回転角 | ±120° | 14 | 頻度 | 50Hz |
7 | C軸回転角 | ±540° | 15 | 重さ | 12T |
8 | X/Y軸最高速度 | 40m/分 | 16 | サイズ |
プラスチックおよび複合材用の 5 軸 CNC マシニング センター
航空宇宙、自動車、船舶向けの 5 軸 CNC マシニング センター

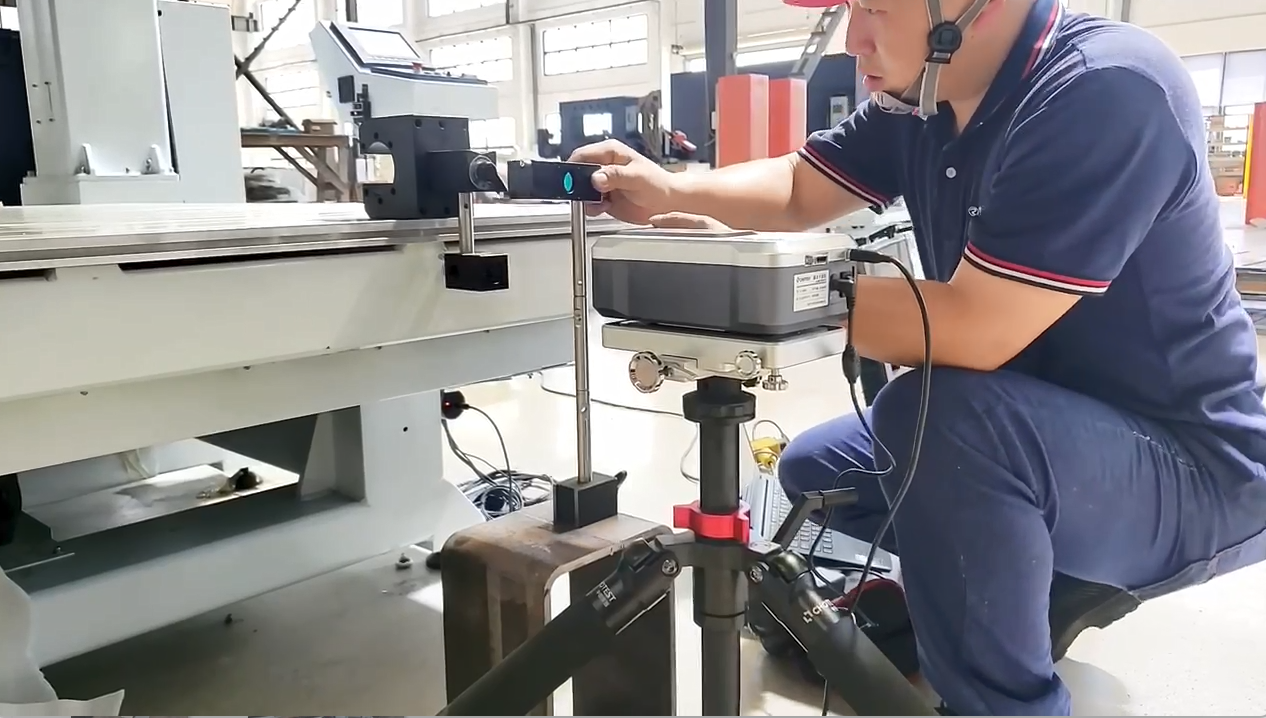

5軸CNCルーターの精度校正用レーザー干渉計
