RB-H6-3626-Z12
RBT
8465990000

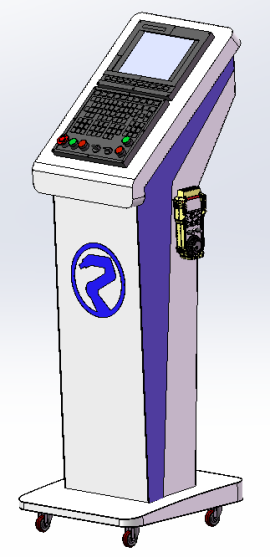

5 軸リンクを備えた SYNEC CNC システムの導入により、機能、安定性、アフターサポートの面で大きな利点が得られます。5 軸加工をサポートし、ユーザーフレンドリーな操作とアプリケーション機能を提供します。これにより、複合 5 軸 CNC マシニング センターまたは複合 5 軸 CNC ルーターにとって優れた選択肢となり、高いパフォーマンスと信頼性が保証されます。複合 5 軸 CNC マシニング センターは、複雑なタスクを正確に処理できるため、さまざまな産業用途に適しています。
2. フライスヘッドには、連続的に回転できる 2 つの CNC 回転座標があります。第 4 軸 (C) と第 5 軸 (B) です。これにより、切断、パンチング、トリミングなどの調整された加工が可能になります。1 回のクランプで製品全体の複数の面を加工できるため、高精度、効率的な作業、正確な位置決めが保証されます。セルフエンジニアリング RBT CNC スピンドルに加え、ドイツ、イタリア、韓国の HSM、Hiteco、HSD などの有名メーカーからの高品質輸入オプションも取り揃えています。これらの多様な選択肢はさまざまなパフォーマンス要件に対応し、特定の複合 5 軸 CNC マシンまたは複合 5 軸 CNC マシンのニーズに最適なスピンドルに確実にアクセスできます。RBT CNC システムは、機械の多用途性と操作効率を向上させます。

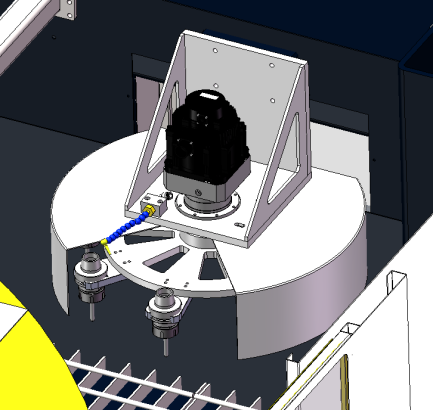

3. 複合 5 軸 CNC 機械のツールマガジンは、複数の切削工具を保持する保管ユニットであり、加工中の自動工具交換を可能にし、効率を高め、セットアップ時間を短縮します。この機能は、スムーズで連続的な動作を保証するため、グラスファイバー用 5 軸 CNC マシニング センターおよびカーボンファイバー用 5 軸 CNC マシニング センターにとって非常に重要です。複合5軸CNCマシニングセンターは、これらの材料を高精度に処理できるように設計されています。
4. 2 つのワークベンチは独立して動作し、1 つのワークベンチが処理タスクを処理し、もう 1 つのワークベンチがロードとアンロードを処理します。2 つのワークベンチは同時に動作し、大きな製品を加工するための大きな単一テーブルとして機能します。これは、複合 5 軸 CNC マシニング センターにとって大きな利点です。この二重の機能により、複合 5 軸 CNC マシニング センターの生産性が最大化され、ダウンタイムが最小限に抑えられます。
5.トラス式二重作業台と保護室構造により、生産時の安全保護と飛散防止に対応します。床ドレン集塵装置は高性能集塵機と連携し、社外の加工カスを回収します。このセットアップは複合 5 軸 CNC ルーターに最適で、クリーンで安全な作業環境を保証します。複合 5 軸 CNC ルーターは、安全で清潔な作業スペースを維持しながら、複雑な加工タスクを効率的に処理できるように設計されています。
技術的パラメータ
機械の速度 | 速い移動速度/G00 | X | 35m/分 |
Y | 35m/分 | ||
Z | 20m/分 | ||
処理速度/G01 | 0~12m/分 | ||
スピンドル | 力 | 20KW | |
冷却 | 水冷 | ||
回転数 | 24000RPM | ||
出張旅行 | X軸 | 3600mm | |
Y軸 | 2600mm | ||
Z軸 | 1200mm | ||
C軸 | ±540° | ||
B軸 | ±120° | ||
位置決め精度 (300mm) | X、Y軸 | ±0.05mm | |
Z軸 | ±0.05mm | ||
B、C軸 | 30 秒角 | ||
繰り返し位置決め精度 (300mm) | X、Y軸 | ±0.05mm | |
Z軸 | ±0.05mm | ||
B、C軸 | 15 秒角 | ||
プラットフォームのサイズ | L2020mm * W1560mm | ||
吸引ポートの切断 | 4-∅250mm | ||
総電力 | ≈33.8KW | ||
入力電圧 | AC380V±10% | ||
ツールハンドル | HSK63A | ||
制御システム | シンテック | ||
寸法と重量 | 6800*8000*5000mm、15000kg |
プラスチックおよび複合材用の 5 軸 CNC マシニング センター
航空宇宙、自動車、船舶向けの 5 軸 CNC マシニング センター
5 軸 CNC マシニング センターの精度を確認するにはどうすればよいですか?

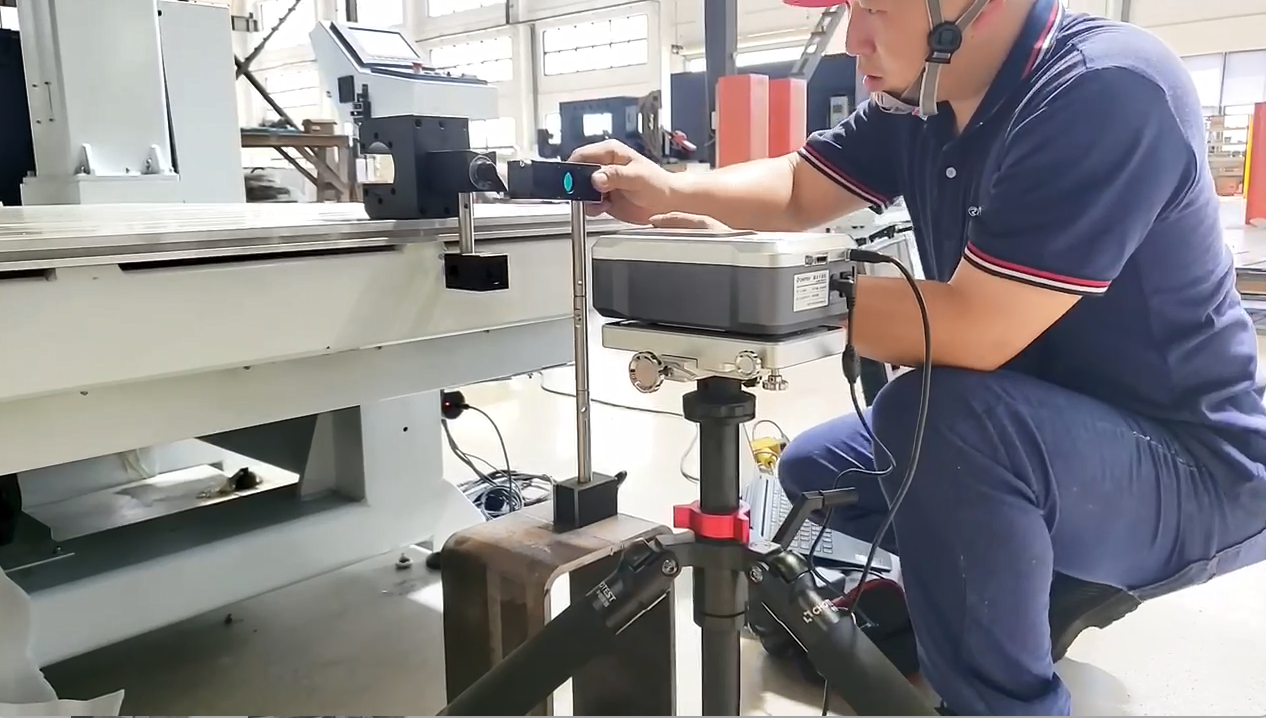

組立プロセスは CNC 工作機械の標準に厳密に従っており、機械検査と誤差補正にはレーザー トラッカーや英国レニショー ボールバーなどが使用され、組立精度を確保しています。
BYD & BENZ & RBT 5 軸 CNC マシニング センター

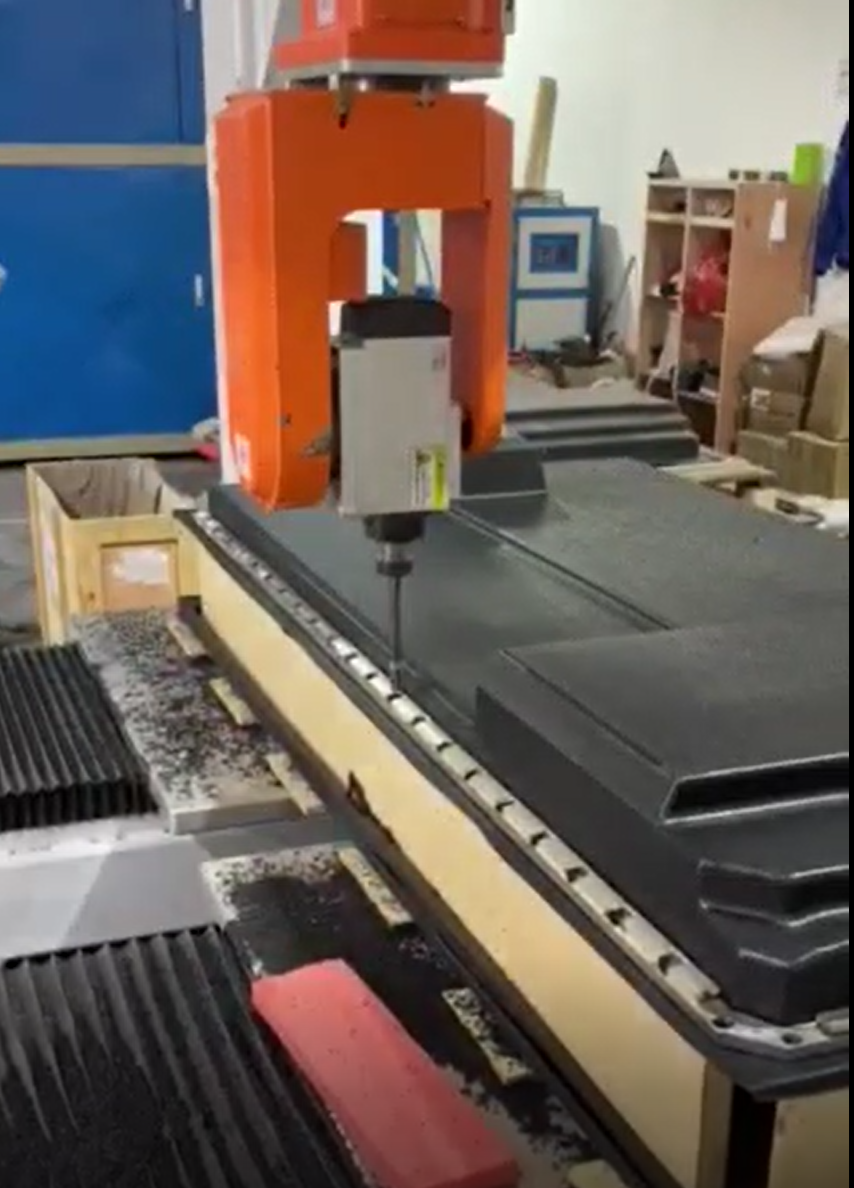

RBT 5 軸 CNC マシンは、BYD およびベンツの車両バッテリー カバーを正確に加工し、品質と耐久性に関する厳しい自動車基準を満たす高精度の輪郭と複雑な形状を保証します。
