プロフェッショナルテクニックを使用した木材、プラスチック、複合材、フォームのマスター精度の機械加工
ルーターと機械加工センター
完全なセットアップガイド
材料パラメーター
プログラミングベストプラクティス
業界アプリケーション
トラブルシューティングガイド
ROI計算機
よくある質問
2024年、軽量の資料は業界全体でイノベーションを促進しています。
家具業界： 複雑な曲線、芸術的パターン、カスタムキャビネット
航空宇宙セクター： 高精度コンポジットコンポーネント
アーキテクチャ： 複雑な装飾要素、構築コンポーネント
自動車： 軽量のインテリアコンポーネント、プロトタイプ
看板： 多次元3Dディスプレイ、アーキテクチャの看板
結果？ 5軸ルーターを使用するメーカーは、従来の3軸方式と比較して、サイクル時間が60％高く、表面仕上げが40％、80％少ない材料廃棄物が報告されています。
| 機能 | 5軸CNCルーター | 従来の機械加工センター |
|---|---|---|
| 一次材料 | 木材、プラスチック、泡、複合材料 | 鋼、アルミニウム、チタン |
| スピンドル速度 | 18,000〜30,000 rpm | 8,000〜12,000 rpm |
| ワークホールディング | 真空テーブル、ソフトクランプ | 頑丈な訪問、備品 |
| 環境 | ダストコレクションシステム | クーラント洪水システム |
| 典型的な部分重量 | 0.1〜50ポンド | 10–500+ポンド |
| 表面仕上げ | サンディングせずに鏡が滑らかです | 二次仕上げが必要です |
| セットアップ時間 | 15〜30分 | 1〜3時間 |

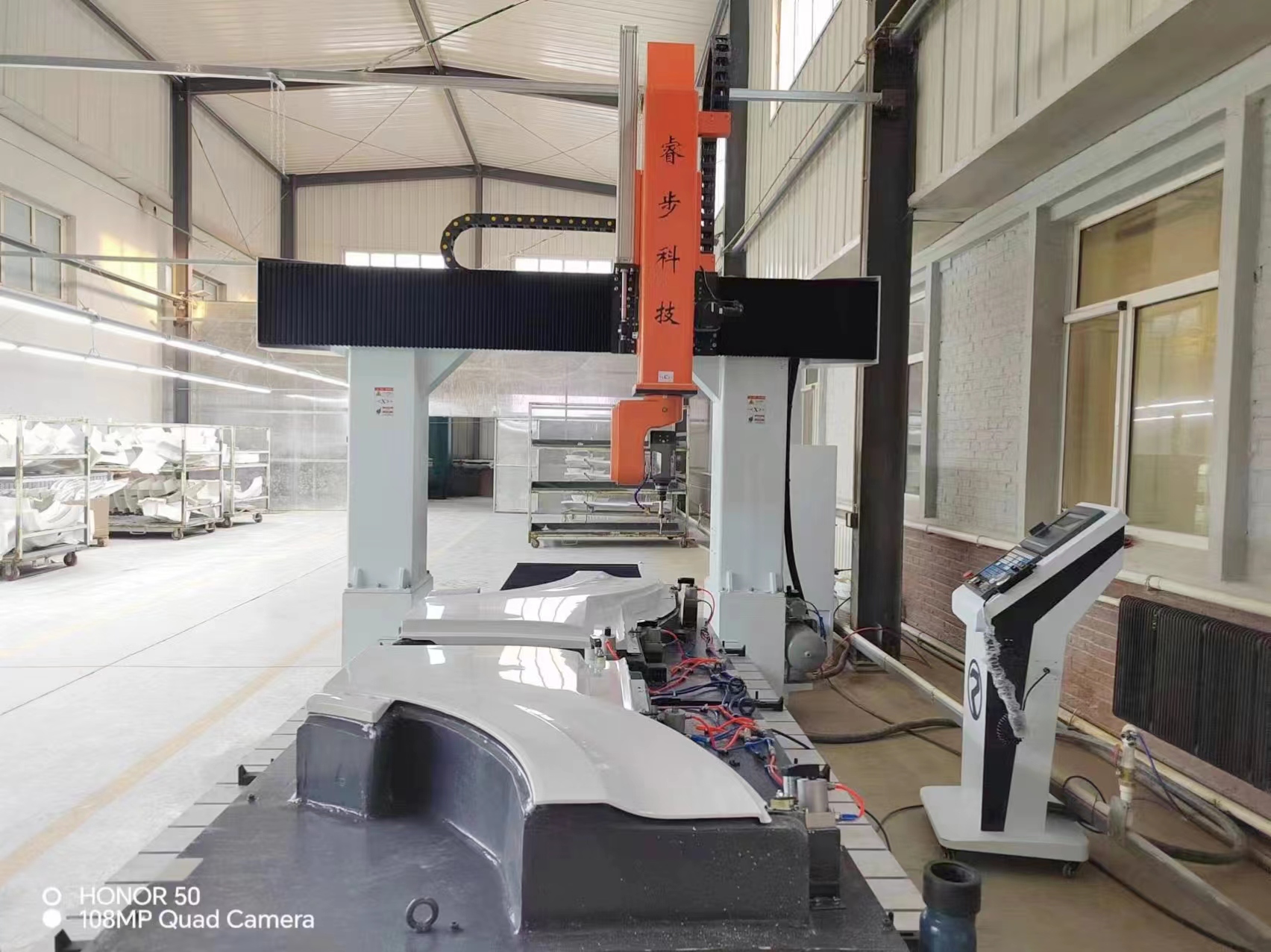

5 軸CNCルーターは、 コンピューターの数値制御と、軽量材料用に設計された特殊なハードウェアを組み合わせます。
3線形軸（x、y、z）： 標準の水平および垂直運動
2回転軸（a、c）： チルティングテーブル（-30°〜 +120°）と完全な360°回転
5軸の利点： サンディングを必要とするホタテマークを残す3軸機とは異なり、5軸ルーターは、ミラー仕上げに最適な切断角をマシンから直接維持します。
レベリング： ±0.02mm最大偏差
スピンドルランアウト： 最大0.01mm
軸シーケンス： z→x→y→a→c
真空圧力： 15–25インシュ
測定： レーザープローブシステム
ツールライブラリ： 材料固有のグループ
長さの補償： 高速偏向を考慮します
ランアウトチェック： 仕上げツールの<0.005mm
木材： 厚いストック用の真空プライマリ +クランプ
プラスチック： 接地表面（ESD予防）
複合材料： 密閉封じ込め +ファイバーアライメント
フォーム： 圧縮を防ぐための最小限の圧力
スピンドル速度： 18,000〜22,000 rpm
飼料速度： 3,000〜5,000 mm/min
ステップダウン： パスあたり2〜4mm
ツール： 2 flute圧縮スパイラル
仕上げパス： 0.5mmの株式手当
スピンドル速度： 15,000〜18,000 rpm
飼料速度： 4,000〜7,000 mm/min
ステップダウン： パスあたり3〜6mm
ツール： チップ避難のための3 fluteのアップスパイラル
キー： フィードが高いほど燃焼を防ぎます
スピンドル速度： 20,000〜25,000 rpm
飼料速度： 2,000〜3,500 mm/min
ツール： シングルフルートのO-Fluteデザイン
冷却： エアブラストが必須
クリティカル： シャープで研磨された切断エッジ
スピンドル速度： 18,000〜20,000 rpm
飼料速度： 2,500〜4,000 mm/min
ツール： ダイヤモンドコーティングされた圧縮
安全： 完全なほこりの封じ込めが必要です
サポート： バッキング材料は層間剥離を防ぎます
スピンドル速度： 24,000〜30,000 rpm
飼料速度： 8,000〜15,000 mm/min
ツール： 鋭いシングルフルまたはホットナイフ
テクニック： ツールのこすりを避ける（融解）
真空： 光圧力のみ
スピンドル速度： 18,000〜22,000 rpm
飼料速度： 3,500〜6,000 mm/min
ツール： 圧縮スパイラル（引き裂きを防ぐ）
ポストプロセス： すぐにシールエッジ
ほこり： チップパッキング予防にとって重要です
最適： 木工、芸術的アプリケーション
✅ルーターが最適化されたツールパス
✅に優れた3D彫刻機能
materimingビルトインマテリアルライブラリ
✅ユーザーフレンドリーなインターフェイス
complex複雑な産業部品の限定
最適： 複雑な幾何学、航空宇宙
Advanced Advanced 5軸機能
adaptiveアダプティブクリアリング戦略
integrated CAD/CAMワークフロー統合
✅強力なシミュレーション機能
❌学習曲線が急です
最適： 大量生産
inustral産業グレードの信頼性
Advanced Advanced 5軸戦略
crocest延の広範な郵便局ライブラリ
✅生産中心のツール
costより高いコストと複雑さ
3+2位置決め： 切断中に回転軸をロックします。複数の顔を持つトレーニングとよりシンプルな幾何学に最適です。
課題： 複雑なプロファイルを備えた複雑な上昇したパネルドア
前： 複数のセットアップ、手彫り、ドアあたり8時間
後： シングルセットアップ、自動彫刻、ドアあたり45分
結果：
89％の時間短縮
完璧な再現性
ゼロハンドフィッシングが必要です
65％の材料廃棄物の削減
プロジェクト： 3Dリリーフパターンを備えた200個のユニークなクルミパネル
タイムライン： デザインを含む6週間
材料： 固体クルミ、複雑な幾何学
5軸の利点：
完全な設計の柔軟性
すべてのパネルにわたる一貫した品質
簡単なパターンの変更
サンディングは必要ありません
要件： 500炭素繊維翼/月、±0.1mm許容範囲
材料： カーボンファイバープリプレグレイアップ
操作： トリムとドリルの組み合わせ
結果：
100％寸法コンプライアンス
従来の方法よりも50％高速
デラミネーションの問題ゼロ
自動化された品質検証
マシン：300,000ドル
CAMソフトウェア：20,000ドル
トレーニング：8,000ドル
ツール：12,000ドル
合計：340,000ドル
カスタムワークプレミアム：25,000ドル
効率の向上：15,000ドル
新しい市場アクセス：20,000ドル
合計：月額60,000ドル
回収期間：5.7か月
1年目ROI：212％
5年ROI：1,200％
NPV（5年）：280万ドル
| 問題の | 症状根本は | 解決策 | を引き起こします |
|---|---|---|---|
| 表面仕上げが悪い | ファジーテクスチャー、バーンマーク、おしゃべり | 鈍いツール、間違ったパラメーター、不十分なダストコレクション | ツールを交換し、速度/フィードを調整し、真空流を増やします |
| パーツの動き | 寸法エラー、安全性が停止します | 真空漏れ、圧力が不十分です | シールを確認し、真空を増やし、クランプを追加します |
| 材料の融解 | グミカット、溶接チップ | 過度の熱蓄積 | スピンドル速度を下げ、フィードを増やし、冷却を追加します |
| 複合剥離 | 分離された層、ファジーエッジ | 間違ったツールジオメトリ、サポートの欠如 | 圧縮ツール、バッキング材料、鋭いエッジ |
真空圧力検証
スピンドル温度モニタリング
ツール状態検査
ダストコレクションのステータス
軸キャリブレーションチェック
空気供給検査
ツールインベントリの更新
マシンクリーニング/潤滑
完全な軸の再調整
真空シール検査
スピンドルベアリング分析
ソフトウェアの更新
リアルタイム最適化を備えた適応ツールパス
機械学習を使用した予測メンテナンス
自動化された部品の読み込みと検査
機械加工前の品質予測
バイオベースの複合材料
スマートマテリアル（シェイプメモリポリマー）
ハイブリッド金属プラスチックの組み合わせ
持続可能な製造材料
リモート監視用のIoT接続
デジタルツインテクノロジー
リアルタイムの生産ダッシュボード
予測スケジューリングの最適化
24年以上のCNCイノベーションエクスペリエンスにより、 RBTマシンは、 業界全体のメーカー向けの世界クラス の5軸CNCルーターソリューション の設計、工学、およびサポートの最前線にあります。
すべてのマシンは、最高の精度と耐久性基準にまで製造され、一貫したパフォーマンスと長期的な信頼性を確保しました。
私たちはイノベーションをリードしています。これは、進化する市場の需要と新興の製造上の課題を満たすために、機械を連続的に改良しています。
最適化された生産プロセスにより、高エンドの 5軸CNCシステムは、 品質やパフォーマンスを損なうことなく、よりアクセスしやすくなります。
当社のテクニカルチームは、特定の業界の要件に合わせてマシンをカスタマイズし、アプリケーションに最適なパフォーマンスを確保します。
国際的なアフターセールスサービスは、どこでも迅速で信頼性の高いサポートを保証し、ダウンタイムを最小限に抑え、生産性を最大化します。
5軸CNCルーターは、すべての木材種、プラスチック（アクリル、HDPE、LDPE、ポリカーボネート）、複合材料（炭素繊維、グラス、ケブラー）、フォーム材料（ポリウレタン、ポリスチレン）、軟部メタル（アルミニウム、ブラス）までの柔らかいメタスを含む軽量材料で優れています。
3軸CNCに精通しているオペレーターは、適切なトレーニングで4〜6週間以内に基本的な5軸の習熟度を達成できます。高度な技術と最適化には、通常、6〜12か月の実践的な体験が必要です。重要なのは、実用的なアプリケーションと組み合わせた構造化トレーニングです。
3+2位置決めは、切断中に回転軸をロックします。複数の面を持つ部品に適していますが、単純なジオメトリです。同時5軸は、切断中にすべての軸を移動し、複雑な湾曲した表面、アンダーカット、および優れた仕上げを可能にしますが、より高度なプログラミングスキルが必要です。
はい、5軸の機械加工には、適切な多軸ツールパスを生成できる特殊なCAMソフトウェアが必要です。 Vectric Aspireは木工アプリケーションに最適ですが、Fusion 360とMasterCamは高度な産業能力を提供します。標準の3軸カムは、同時の5軸ツールパスを生成できません。
ROIはアプリケーションによって異なりますが、典型的な回収期間は6〜18か月の範囲です。家具メーカーは、多くの場合、プレミアム価格設定と効率性の向上を通じて12か月の回収が見られます。航空宇宙アプリケーションは、価値の高い部品のために6か月のリターンを達成する場合があります。 5年のROIは通常、500〜1200％を超えています。
重要な要素には、鋭利なツール（最初の摩耗の兆候）の使用、各材料の適切な速度とフィード、チップの再カットを防ぐための適切なダストコレクション、5軸の能力を活用して、可能な限り優れた仕上げのためにボールエンドミルの代わりにフラットエンドミルを使用することが含まれます。
家具製造、航空宇宙の複合材料、建築用ミルワーク、または精密な看板のいずれであっても、5軸のCNCルーター運用をマスターすることで、競争とは一線を画し、並外れた投資リターンを実現します。
