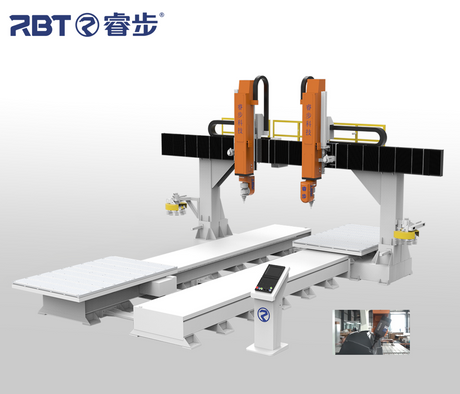

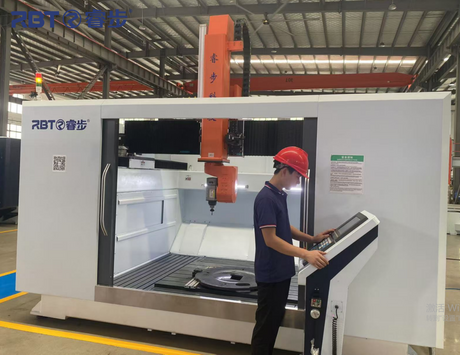

ツインテーブルマシンは、ある部品が準備されている間に別の部品が処理されるという一般的な生産上の問題を解決します。このシンプルなワークフローのアイデアによって、日々の生産量が変わる可能性があります。このため、 ツインテーブル 5 軸 CNC ルーターは 通常、切断機としてだけでなく、治具計画、プロセスの安定性、および再現可能な部品品質のための完全な生産ツールとしても評価されます。 RBT は、不必要な取り扱いをせずに信頼性の高い仕上げを必要とするプラスチック、複合材料、木材代替品、発泡パターン、成形部品向けの多軸 CNC ルーティング ソリューションに焦点を当てています。
このガイドでは、機械の評価方法、重要な技術点、どのアプリケーションが最適であるか、および購入者が機器を注文する前にオプションを比較する方法について説明します。目標は、生産管理者、エンジニア、調達チームが実際の工場設定におけるツインテーブル 5 軸 CNC ルーターの役割を理解できるようにすることです。
ツインテーブル 5 軸 CNC ルーターは、基本的な直線運動では効率的に処理できない形状部品を加工するために構築された CNC ルーティング システムです。単純な X、Y、Z パスを横切るだけで移動するのではなく、機械は追加の回転移動を使用するため、切削工具はさまざまな角度からワークピースにアプローチできます。これは、パーツに曲面、垂直壁、深いコーナー、アンダーカット スタイルのエッジ、または複数のサーフェスにまたがるフィーチャが含まれる場合に便利です。
実際の生産では、この機能によりクランプの繰り返しを減らすことができます。ツールが制御されたプログラム内のより多くの領域に到達している間、パーツは 1 つの治具に留まることができます。これは、複雑な形状の部品、交互のワークテーブル生産、高稼働率プログラム、および複数治具のルーティング スケジュールにとって重要です。これは、手動による再位置決めの各ステップでわずかな位置合わせの違いが生じる可能性があるためです。これらの違いがバッチ全体で繰り返されると、一貫性のない穴の位置、エッジのオフセット、または不均一なトリミング ラインが作成される可能性があります。
この機械は、設計、プログラミング、治具計画、切断を 1 つの制御されたワークフローに結び付けるため、価値もあります。 CAD モデルは CAM ツールパスに変換でき、治具は部品形状に合わせて設計でき、プログラムは複数のアプローチ角度でツールをガイドできます。このため、ツインテーブル 5 軸 CNC ルーターは、手動トリミングや単純な配線から、より再現性の高い生産プロセスに移行する企業にとって特に役立ちます。
強力なマシンの選択は、軸数だけではありません。購入者は、作業ストローク、スピンドルのオプション、制御ソフトウェア、集塵、工具マガジンのニーズ、サービスへのアクセス、対象部品を理解するサプライヤーの能力も検討する必要があります。多くの工場にとって、一般的な仕様書ではなく、実際の製品ファミリーに基づいて機械を選択すると、最良の結果が得られます。
現代の部品生産は、開発サイクルの短縮、より多くの形状のコンポーネント、より優れた再現性を目指して進んでいます。顧客は、長時間にわたる手作業による仕上げを必要とせずに、部品が正しく取り付けられることを期待しています。エンジニアはまた、プロセスのステップを減らし、よりクリーンなデータ転送を行い、オペレーターの判断への依存を減らしたいと考えています。ツインテーブル 5 軸 CNC ルーターは、より複雑な作業を少ないセットアップで完了できるため、これらの目標をサポートします。
部品に複数の加工面がある場合、値が明確になります。単純なルーターを使用する場合、オペレーターは機械を停止し、部品を取り外し、再度クランプして、2 番目のプログラムを開始する必要がある場合があります。これにより、余分な時間と余分なリスクが生じます。適切な多軸セットアップを使用すると、部品を同じ治具に配置したまま、より多くのフィーチャを仕上げることができます。
プラスチックや複合材料の場合、保持方法が悪いと変形、振動、ずれが生じる可能性があるため、これは重要です。よく計画された治具とツールパスにより、圧力を制御できます。工具を難しい角度に押し込む代わりに、機械は工具の向きを移動させ、部品エッジにかかる応力を軽減します。
生産の一貫性も、購入者がこの装置を検討するもう 1 つの理由です。工場で同じ製品ラインの繰り返し部品が必要な場合、機械プログラムは制御されたプロセスになります。フィクスチャとパラメータが証明されると、以降のバッチは同じ手順に従うことができます。これにより、スケジューリングが改善され、手戻りが軽減され、安定した顧客配信がサポートされます。
5 軸 CNC ルーター ソリューションを 比較する購入者にとって重要なのは、作業を明確に定義することです。小型のプロトタイプに適したシステムが、大型の成形部品には最適な選択ではない可能性があります。大量のトリミングに適したシステムは、主に製品開発に使用されるシステムとは異なる場合があります。機械の選択は、パンフレットではなく部品から始める必要があります。
多軸ルーター加工機の主な利点は、工具へのアクセスです。複雑な部品には、垂直ツールだけではきれいに到達できない表面があることがよくあります。工具やワークを回転させることで、機械はより良い切削角度を維持することができます。これによりエッジの品質が向上し、二次仕上げの必要性が減ります。
購入者は、B 軸と C 軸の範囲、動作の滑らかさ、制御システムが協調動作を管理する方法を確認する必要があります。可動範囲が広いことは便利ですが、安定した制御と組み合わせる必要があります。モーション制御が不十分だと、ヘジテーションマーク、不均一なエッジ、または表面欠陥が生じる可能性があります。
ツールへのアクセスも実際の部品データで確認する必要があります。サンプル CAD モデルでは、ツールが内側のコーナー、隆起したリブ、側壁、または曲線のトリム ラインに到達できるかどうかを確認できます。このレビューは、一般的には適切に見えても、実際の生産部分で問題が発生するマシンの選択を回避するのに役立ちます。
スピンドルは配線品質の重要な部分です。選択した材料、工具直径、送り速度、および期待される表面品質と一致する必要があります。スピンドルが弱いか不安定であると、ビビリ、熱の蓄積、またはエッジの不一致が発生する可能性があります。適切に適合したスピンドルにより、プログラムは切削力をより詳細に制御できます。
ツールも同様に重要です。プラスチック、複合材、フォーム、および木材代替ボードは同じように動作しません。材料によっては、バリを減らすために鋭利な工具が必要な場合があります。一部の層状材料には、ほつれを制限するツール形状が必要です。フォームパターンによっては、スムーズな動きときれいな切りくずの除去が必要な場合があります。ツールの選択はプロセス開発中にテストする必要があります。
製品購入者の場合、サプライヤーが工具の選択、テストカット、パラメータ調整をどのようにサポートしているかを尋ねるのが賢明です。機械はプロセスの一部にすぎません。多くの場合、機器が期待されるパフォーマンス レベルに達するかどうかは、工具に関する十分な知識によって決まります。
試合の計画は過小評価されがちです。切断中に部品がわずかに動くと、たとえ機械自体が正確であっても、結果が台無しになる可能性があります。成形プラスチックおよび複合材料の場合、治具は応力や変形を生じさせることなく部品の形状をサポートする必要があります。
部品に応じて、真空治具、位置決めピン、成形サポートブロック、クランプ、または組み合わせた保持システムが使用される場合があります。最適な治具は、切断領域を開いたままにしてパーツを安定させます。また、繰り返し生産する場合に備えて、ロードとアンロードが簡単になる必要もあります。
購入者は、見積段階で治具の再現性を考慮する必要があります。パーツ ファミリが頻繁に変更される場合は、モジュール式治具設計が役立つ場合があります。部品が長期間の生産で同じままの場合、専用の治具を使用すると速度と安定性が向上します。
プラスチック、複合材料、フォーム、樹脂ボード、および木製代替部品を配線すると、細かい粉塵や切り粉が発生する可能性があります。防塵対策は清潔さ以上の影響を与えます。工具寿命、視認性、機械のメンテナンス、オペレータの快適性に影響を与える可能性があります。適切な集塵計画は、作業エリアを安定に保つのに役立ちます。
購入者は、機械が集塵装置にどのように接続されているか、切りくずが切断ゾーンからどのように誘導されるか、治具や作業台の掃除がいかに簡単かを確認する必要があります。きれいな切断面で測定・検査にも対応します。
防塵制御は、最後に追加される付属品ではなく、生産システムの一部として考慮される必要があります。大量のトリミングを扱うショップの場合、回収戦略はさらに重要になります。
実用的なツインテーブル 5 軸 CNC ルーターは、購入者の設計およびプログラミングのワークフローでスムーズに動作する必要があります。多くの工場では、CAD/CAM ツールを使用して成形部品のプログラムを生成しています。 CNC 制御は標準プログラム出力を受け入れ、オペレーターがセットアップ、オフセット、工具の変更を明確に管理できるようにする必要があります。
ユーザーフレンドリーな制御システムにより、トレーニング時間を短縮できます。また、オペレーターが調整のたびに外部の助けを必要とせずに、生産の小さな変更に対応するのにも役立ちます。購入者は、プログラミングの例、オペレーターのトレーニング、シミュレーションのサポートについて問い合わせてください。
最良のセットアップは、エンジニア、プログラマー、オペレーターが明確なプロセスを共有できるセットアップです。マシンの実行方法を理解している専門家は 1 人だけであるため、マシンがボトルネックになってはなりません。
ツインテーブル 5 軸 CNC ルーターは、材料と治具が適切に適合している限り、幅広い生産タスクをサポートできます。一般的な用途には、成形部品のトリミング、開口部の切断、位置穴の穴あけ、エッジの平滑化、金型の準備、パネルのルーティング、成形製品の仕上げなどが含まれます。
複雑な形状の部品、交互のワークテーブル生産、高稼働プログラム、および複数の治具のルーティング スケジュールの場合、部品の形状が表面全体で頻繁に変化するため、この機械は便利です。基本的なマシンは上面には到達しても、側面のフィーチャにきれいに対処できない場合があります。多軸動作により、ツールはより自然にジオメトリに追従することができます。
プラスチック製品工場では、シェル、カバー、ハウジング、トレイ、および装飾成形部品にこの装置を使用できます。複合ワークショップでは、パネル、スポーツ用品、輸送部品、軽量構造物に使用できます。パターンショップは、フォームフォーム、樹脂ボード、モデルの準備にこれを使用する場合があります。
製品開発もサポートします。エンジニアが新しい形状をテストする必要がある場合、柔軟なルーティング設定により、CAD モデルからサンプル部品までのパスを短縮できます。設計が確認されると、同じ機械でパイロット生産または小規模な繰り返しバッチをサポートできます。
複数の業界にサービスを提供するサプライヤーにとって、柔軟性は重要です。ある週にはプロトタイプのカバーが含まれる場合があり、別の週には複合トリム作業やパターンのルーティングが含まれる場合があります。適切に選択された機械により、部品ごとに個別のプロセスを構築することなく、より多様なプロジェクトを受け入れる余地が工場に与えられます。
評価要素 | RBT ツインテーブル 5 軸 CNC ルーター | 競合他社A | 競合他社 B | 業界平均 |
|---|---|---|---|---|
モーション構造 | 複雑な形状と角度のあるツールアクセスのための多軸モーション | 基本的な多軸動作 | 限られた角度からのアクセス | マシンクラスによって異なります |
素材へのこだわり | プラスチック、複合材、木材代替品、フォーム、パターンワークを中心にデザイン | 一般的なルーティング設定 | プロセス範囲が狭い | アプリケーションに応じて異なります |
生産レイアウト | 治具計画、バッチルーティング、反復可能なワークフローをサポート | 標準的なシングルステーションセットアップ | 手動ローディング重視 | 適度な柔軟性 |
粉塵管理 | よりクリーンな配線ワークスペースとチップ制御用に構成可能 | オプションまたは基本的なコレクション | 多くの場合、アドオン システムが必要になります | サプライヤーの設計に依存 |
バイヤーサポート | アプリケーションのレビュー、マシンのマッチング、トレーニング、および技術サービス | 限定プロジェクトのレビュー | 主に機器供給 | 混合サポート深さ |
ベストユースケース | 安定した形状部品の加工と繰り返し可能なプログラムを必要とする工場 | シンプルなプロファイルルーティング | 複雑さの低い部品 | 一般的な生産ニーズ |
アイテム | 購入者が検討すべきこと | なぜそれが重要なのか |
|---|---|---|
作動ストローク | 予想される最大のパーツ サイズに対する X、Y、Z の移動を確認します。 | 治具の混雑と切断経路の制限を防ぎます |
軸の移動 | B軸、C軸の可動範囲の見直し | 曲面や深いエッジへのアクセスを確認するのに役立ちます |
スピンドルシステム | 主軸出力と工具タイプを対象材料に適合させる | よりきれいなエッジと安定した配線速度をサポート |
制御システム | CAD/CAM出力および標準プログラミングコマンドとの互換性を確認します。 | 生産時のプログラミングの煩雑さを軽減します |
器具のレイアウト | 真空治具、機械的位置決めポイント、またはカスタムサポートを計画する | 再現性を向上させ、部品の動きを軽減します |
ダストコレクション | 収集インターフェース、通気計画、店舗レイアウトを確認する | 配線エリアを清潔に保ち、機械の手入れをサポートします |
トレーニングサポート | オペレーターのトレーニング、メンテナンス指導、トラブルシューティングのヘルプを確認する | チームがより早く安定した生産に到達できるように支援します |
購入の最初のステップは、部品ファミリーを定義することです。バイヤーは、最大および最小の部品、一般的な材料、必要なエッジ品質、予想されるバッチサイズ、深いポケットや角度のある穴などの特殊な機能をリストする必要があります。この情報は、サプライヤーが適切な機械レイアウトを推奨するのに役立ちます。
マシンが小さすぎると、今後の作業が制限されてしまいます。必要以上に大きな機械を使用すると、不必要なスペースが生じたり、取り扱い上の懸念が生じたりする可能性があります。最適な選択は、作業エリア、剛性、アクセス、店舗レイアウトのバランスを考慮したものです。
購入者ごとにプロセスの目標も異なります。一部の場合は、より高速なトリミングが必要です。一部には、より優れた再現性が必要です。手動切断を置き換えたいと考えている人もいます。プロトタイプの柔軟性が必要な場合もあります。マシン構成は主な目的と一致している必要があります。
たとえば、繰り返し成形されるプラスチック シェルに重点を置いている工場では、装填速度と治具の再現性を重視する場合があります。複合部品に重点を置いている工場では、粉塵の処理と工具寿命を重視する場合があります。開発チームは、プログラミングの柔軟性とフィクスチャの簡単な変更を重視する場合があります。
サンプルの切断は、リスクを軽減する最良の方法の 1 つです。バイヤーはサンプル材料、部品モデル、または代表的な形状を提供できます。サプライヤーは、機械が工具へのアクセス、集塵、刃先の品質、サイクルの安定性をどのように処理するかを示すことができます。
サンプルレビューでは、購入者は外観以上のものをチェックする必要があります。重要な点には、部品が安定しているかどうか、エッジが公差のニーズに一致しているかどうか、ダストが制御されているかどうか、通常のオペレーターがプロセスを繰り返すことができるかどうかなどが含まれます。
マシンのパフォーマンスは、設置、トレーニング、メンテナンス、サポートに依存します。購入者は、オペレーターがどのようにトレーニングされるか、どのような文書が提供されるか、スペアパーツがどのように供給されるか、サプライヤーが技術的な質問にどのように対処するかについて質問する必要があります。
信頼できるサプライヤーは、機械だけでなく、その周りのプロセスも理解している必要があります。優れたサポートにより、購入者は学習曲線を短縮し、より早く安定した成果に達することができます。
操作の最初のヒントは、セットアップを運用品質の一部として扱うことです。きれいな治具、正しい位置決め方法、確認されたプログラムのゼロ点により、多くの欠陥を防ぐことができます。オペレーターは、各バッチの前に設定チェックリストに従う必要があります。
2 番目のヒントは、ツールのパラメータを慎重にテストすることです。送り速度、主軸速度、工具長、パス戦略はすべてエッジ品質に影響します。わずかな変更により、仕上がりが改善されたり、粉塵が減少したりする可能性があります。実証済みの設定を文書化すると、チームが結果を再現するのに役立ちます。
3 番目のヒントは、生産初期に部品を定期的に検査することです。最初のピース、中間のピース、最後のピースをチェックすることで、プロセスが安定しているかどうかを確認できます。変化が現れた場合、チームは治具の圧力、工具の磨耗、粉塵の蓄積、またはプログラム設定を確認できます。
4つ目のコツは、集塵経路を確保することです。ホースが詰まっていたり、吸引ポイントが不十分であると、視界が悪くなり、破片がツールの近くに残る可能性があります。切断エリアを清潔に保つことで、製品の品質と日常のメンテナンスの両方が向上します。
5 番目のヒントは、複数のオペレーターをトレーニングすることです。機械を理解できる人が 1 人だけの場合、生産は脆弱になります。シンプルなトレーニング計画は、工場が信頼できる内部能力を構築するのに役立ちます。
メンテナンスは機械が到着する前に計画する必要があります。多軸機械には、機械、電気、空圧、制御、集塵システムが含まれます。各領域には日常的な注意が必要です。明確なメンテナンス スケジュールは、避けられないダウンタイムを防ぐのに役立ちます。
毎日のチェックには、作業エリアの清掃、空気圧のチェック、ツールの検査、移動エリアに障害物がないことの確認などが含まれます。毎週のチェックには、潤滑の見直し、治具の検査、集塵清掃、および共通の留め具の検証が含まれる場合があります。毎月のチェックには、工場の要件に基づいた制御キャビネットの清掃、ケーブル検査、精度レビューが含まれる場合があります。
工具の摩耗は注意深く追跡する必要があります。鈍い工具でも切れる可能性はありますが、熱、バリ、切れ味の低下、スピンドルの負荷が高くなる可能性があります。適切な時期に工具を交換することで、製品の品質と機械の健康状態の両方が保護されます。
メンテナンス記録は管理者にとって役立ちます。これらは、問題がランダムに発生するのか、それとも特定のマテリアル、プログラム、またはオペレーターに関連しているのかを示します。この情報は、工場が時間の経過とともにプロセスを改善するのに役立ちます。
よくある間違いの 1 つは、作業サイズだけで機械を選択することです。サイズは重要ですが、アクセス、安定性、エッジ品質を保証するものではありません。購入者は、軸の範囲、スピンドルの機能、治具の戦略、サポートについても確認する必要があります。
もう 1 つの間違いは、フィクスチャを無視することです。どんなに強い機械でも、不安定な部分を単独で保持することはできません。治具の設計は、特に薄い部品、湾曲した部品、または柔軟な部品の場合、早めに検討する必要があります。
3 番目の間違いは、集塵を過小評価していることです。複合材料、フォーム、ボード製品などの配線材料は、プロセス全体に影響を与える粉塵を発生させる可能性があります。収集計画が不十分だと、後でメンテナンスの問題が発生する可能性があります。
4 番目の間違いは、オペレーターのトレーニングをスキップすることです。多軸ルーティングは強力ですが、セットアップ、プログラムのチェック、ツールの選択、安全習慣についての理解が必要です。トレーニングは、工場が単純なエラーを回避するのに役立ちます。
最後の間違いは、簡単なサンプルを 1 つだけテストすることです。購入者は、実際の生産の難しさを表す部品をテストする必要があります。現実的なテストでは、単純なデモンストレーション カットよりもはるかに優れた情報が得られます。
ツインテーブル 5 軸 CNC ルーターは、メーカーが成形部品の生産を改善し、繰り返しの取り扱いを減らし、プラスチック、複合材料、木材代替品、発泡パターン、および関連材料のより一貫したワークフローを構築するのに役立ちます。機械は、実際の部品ファミリー、治具計画、ツーリング戦略、オペレーターのワークフローに基づいて選択する必要があります。
RBT は、複雑な部品の制御された処理を必要とする工場に多軸ルーティング ソリューションを提供します。部品サイズ、材料タイプ、軸へのアクセス、集塵、サービスサポート、サンプル切断結果を検討することで、購入者はより自信を持って機器を決定し、長期的な生産ニーズをサポートするプロセスを構築できます。
A: ツイン テーブル 5 軸 CNC ルーターは、プラスチック、複合材料、フォーム パターン、高密度ボード、樹脂ボード、成形された軽量部品で作られた複雑な部品のトリム、穴あけ、成形、または仕上げに使用される多軸ルーティング ソリューションです。
A: ツイン テーブル 5 軸 CNC ルーターにより、湾曲した部品への工具アクセスが向上し、再配置が減り、バッチ間で再現可能な結果を維持できます。
A: このタイプの機械は、治具の設計、ツールの選択、集塵、プロセスの目標に応じて、プラスチック、複合材料、フォームパターン、緻密なボード、樹脂ボード、成形された軽量部品に適しています。
A: 購入者は、機械のサイズを選択する前に、部品の寸法、治具の高さ、工具のクリアランス、および取り付け方法を比較する必要があります。
A: はい。適切なプログラミングと治具を使用すると、このマシンは試作開発、短期間の生産、安定した生産バッチをサポートできます。
A: 刃先の品質は、工具の形状、主軸速度、送り設定、治具の剛性、塵の除去、および材料の構造によって決まります。
A: 設置、トレーニング、スペアパーツの計画、トラブルシューティングは長期的な機械の稼働時間に影響するため、アフターサポートは重要です。
