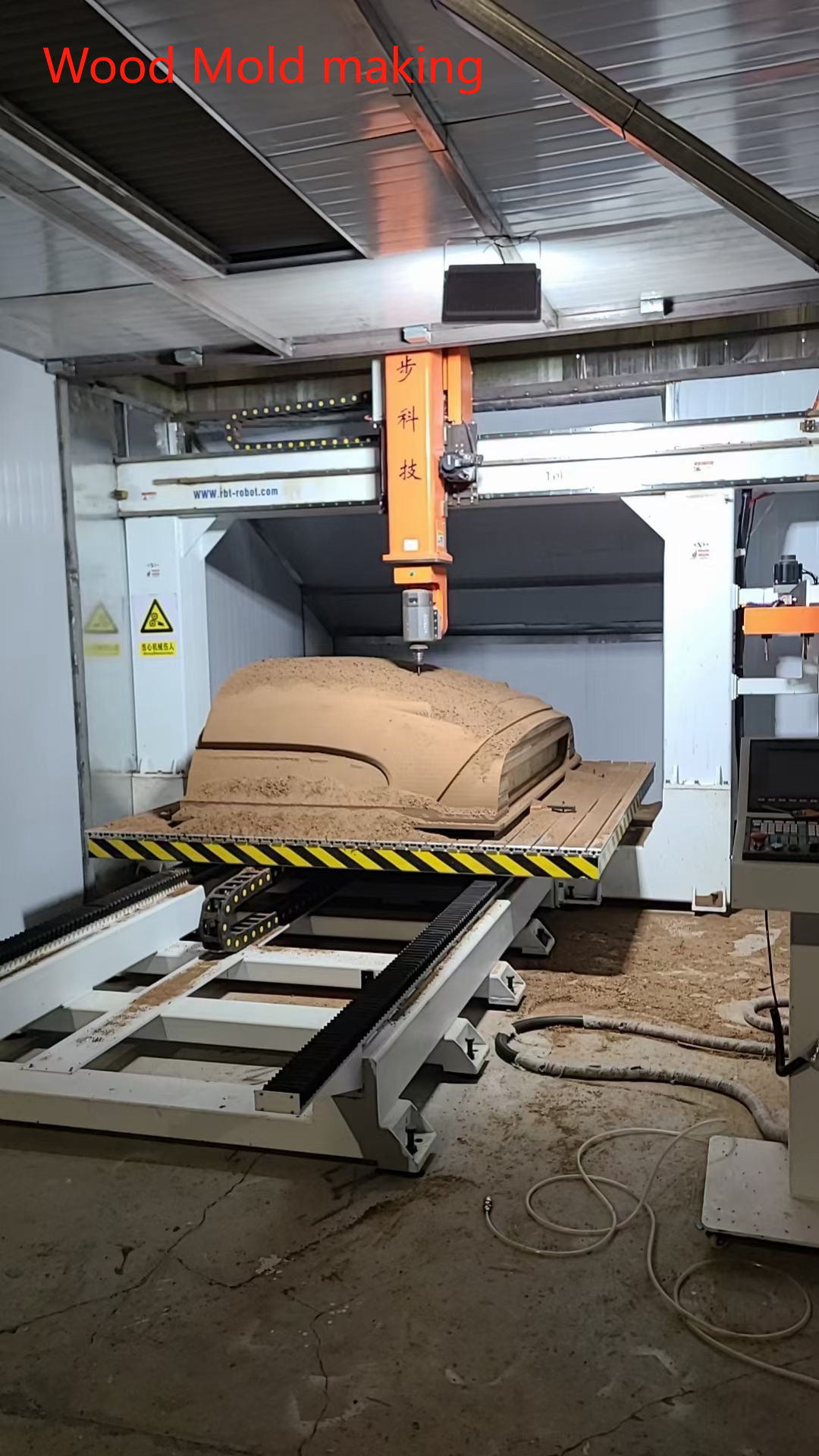

木工は過去 10 年間で大きな変革を遂げ、手作業の専門知識に根ざした伝統的な工芸から、デジタル精度と幾何学的複雑さによって定義されるハイテク分野へと進化しました。建築家やインテリアデザイナーが有機的なフォルムやパラメトリック構造の限界を押し広げるにつれて、従来の機械の限界がますます明らかになってきています。想像力豊かな 3D コンセプトと物理的な現実の間のギャップを埋めるために、業界は 5 軸 CNC マシニング センターに注目しています。この高度な技術により、5 つの異なる平面にまたがる木材の同時操作が可能になり、以前は不可能または法外に高価だと考えられていた木材設計の複雑なレベルが解放されます。高級家具や複雑な楽器から巨大な構造用集成材の梁に至るまで、5 軸アプローチは現代の木材職人技の用語を再定義しています。
何世紀にもわたって、木工は直線と 90 度の角度によって定義されてきました。 3 軸 CNC マシンが登場しても、曲面上に複雑な連動ジョイントを作成する能力は依然として課題でした。 5 軸 CNC マシニング センターの導入により、これらの幾何学的な制約が効果的に取り除かれ、デザインの自然な流れに沿った「自由形式」の建具が可能になりました。
ほぞ穴やほぞ、蟻継ぎなどの伝統的な建具は、通常、直線的な平面に限定されています。しかし、何百もの独自の木製コンポーネントがさまざまな角度で結合する必要がある現代のパラメトリック建築では、標準的な接合部は機能しません。 5 軸 CNC マシニング センターは、「角度のある建具」を外科的精度で実行できます。 CAD モデルに必要な正確な角度までスピンドルを傾けることにより、機械は、複雑な手動セットアップが必要となるポケット、スロット、穴を 1 回のパスで切断できます。この機能は、複雑な木材のグリッドシェルや、同じものが 2 つと存在しない現代美術のインスタレーションの組み立てには不可欠です。
木工加工における 5 軸システムの最も重要な利点の 1 つは、アンダーカットを加工できることです。従来の 3 軸ルーティングでは、ツールは常に垂直であるため、表面の下やくり抜かれた有機的形状の内部に到達することは不可能です。彫刻が施された椅子の背もたれや湾曲したテーブルの下側など、高級家具のデザインでは、これらのアンダーカットが美的な深みと構造的な軽さの両方を提供します。 5 軸 CNC マシニング センターは、ワークピースの「周囲に到達」して、産業レベルの一貫性と速度を維持しながら、木材製品に洗練された手彫りの外観を与えるネガティブスペースと内部空洞を彫り出すことができます。
木材は有機的な異方性材料であり、木目の方向によって特性が変化します。複雑な 3D 木材表面で滑らかで高品質な仕上げを実現するには、ツールがこれらの繊維とどのように相互作用するかを深く理解する必要があります。 5 軸 CNC マシニング センターは、これらの変数を制御するために必要な技術的制御を提供します。
木材加工における最大の課題の 1 つは「引き裂き」です。これは、刃物が木材の繊維をきれいに剪断するのではなく、持ち上げて裂いてしまうことです。これは通常、工具が粒子に反して動いたときに発生します。 3 軸セットアップでは、工具の方向は固定されます。ただし、高度な 5 軸 CNC マシニング センターでは、工具 (またはテーブル) を回転させて、刃先が常に最適な角度で砥粒に近づくようにすることができます。この「木目追従」機能により、クルミ、オーク、熱帯の外来種などの最も困難な広葉樹でも絹のように滑らかな表面が保証され、手作業でのサンディングや研磨に費やす時間が大幅に短縮されます。
木材をきれいに切断するには、高い周速度が必要です。最新の 5 軸 CNC マシニング センター ユニットには、多くの場合 24,000 RPM に達する高性能スピンドルが装備されており、軽いタッチを維持しながら高い「チップ ロード」を可能にします。この高速性と、表面に対する一定の垂直性を維持する機械の能力とが組み合わされて、木材の焦げや割れが防止されます。複雑な装飾パネルや楽器の部品 (ギターのボディやヴァイオリンの巻物など) の場合、このレベルのコントロールが傑作か、それとも駄目になった高級木材かの違いとなります。
無垢材以外にも、5 軸加工機は MDF、合板、直交積層材 (CLT) などの加工材料にも最適なツールです。これらの素材は無垢材よりも均一ですが、エッジに「欠け」が発生しやすいです。 5 軸 CNC マシニング センターを使用すると、工具が部品を移動するときに「クライム ミーリング」または「従来のミーリング」戦略をリアルタイムで切り替えることができ、材料の内部組成に関係なく、すべてのエッジを鮮明にし、すべてのポケットをきれいにすることができます。
現代の消費者は独自性を求めていますが、市場は効率性を求めています。 5 軸 CNC マシニング センターは 、「マス カスタマイゼーション」のための究極のツールであり、工場で特殊な工具や長い段取り替え時間を必要とせずに、さまざまな複雑な設計を生産できるようになります。
従来の作業場では、デザイナーチェアの脚がバンドソー、サンダー、ボール盤、手動ルーターなど 4 ～ 5 台の異なる機械を通過することがあります。マシン間を移動するたびに位置ずれのリスクが生じます。 5 軸 CNC マシニング センターは、プロセス全体を 1 回のセットアップで処理します。生の木材ブロックを一度クランプし、最初の荒削りから最終的な取り付け穴の穴あけ、装飾の細部の彫刻まで、機械がすべてを実行します。この「ワン・アンド・ダン」アプローチにより、寸法精度が保証されるだけでなく、リードタイムも短縮され、メーカーはデジタル設計から完成したプロトタイプまで数日ではなく数時間で移行できるようになります。
2D シート処理では「ネスティング」が一般的ですが、5 軸 CNC マシニング センターはこの効率を 3D 部品にもたらします。この機械は、単一の大きな木材スラブ上に複数の複雑なコンポーネントを最適に配置することで、無駄を最小限に抑えます。これは、高価な広葉樹を扱う場合に特に重要です。 5 軸ヘッドは、密集した部品をナビゲートし、3 軸ヘッドでは到達できない角度で切断することができ、すべての基板から最大限の歩留まりを保証します。
5 軸時代以前は、木材に複雑な曲線を作成するには、カスタムメイドの「成形ツール」または特殊な治具が必要になることがよくありました。これらは製造に費用がかかり、貴重な倉庫スペースを占有します。 5 軸 CNC マシニング センターは、標準的なボールノーズまたはフラットエンド ミル ビットを使用して、「補間」を通じて想像できるあらゆる形状を作成します。これは、工場がより少ない工具在庫を維持しながら、同時に設計能力を拡張できることを意味します。 5 軸ヘッドの柔軟性は「万能治具」として機能し、新しい G コード ファイルをロードするだけで新しい設計に即座に適応できます。
木材の取り扱いには、プラスチックや複合材料の世界では見られない課題が伴います。湿気による動きから大量の廃棄物まで、5 軸 CNC マシニング センターは木材産業の特殊性に対処できるように特別に構成する必要があります。
木材は「生きている」のです。湿度や温度の変化によって動きます。完全に平らなボードでも、クランプ後にわずかな反りが生じる場合があります。高品質の 5 軸 CNC マシニング センターには、プロービング技術が組み込まれていることがよくあります。加工が始まる前に、ツールヘッドはタッチプローブを使用して木材の実際の表面を「マッピング」します。その後、マシンのコントローラーが 3D ツール パスを自動的に調整して、基板の実際の形状に一致させます。これにより、たとえ木材自体がわずかに歪んでいても、彫刻や象嵌ポケットなどの形状が常に一定の深さになることが保証されます。
木材の加工では、大量の切りくずや細かい粉塵が発生します。この粉塵は単に迷惑なだけではありません。機械部品が詰まり、火災の危険が生じる可能性があります。木材専用の 5 軸 CNC マシニング センターは、大量のマルチポイント集塵システムを備えて設計されています。これらのシステムは多くの場合、5 軸ヘッドと一緒に動く「シュラウド」を備えており、吸引が常に切断点にあることを保証します。これにより、作業エリアを清潔に保ち、工具による木材チップの「再切断」（摩擦熱が発生する）を防ぎ、オペレーターの健康を守ります。
5 軸加工機の利点を最大限に活用するには、工具が木材のできるだけ多くの側面にアクセスできる必要があります。従来のクランプは邪魔になることがよくあります。木工用の最新の 5 軸 CNC マシニング センター ユニットは、「ポッドおよびレール」真空システムを利用しています。これらのポッドは木材を機械テーブルから持ち上げ、強力な吸引力によって所定の位置に保持します。これにより、5 軸ヘッドがエッジの下をカットし、金属クランプに当たる危険を冒さずに「アンダーカット」操作を実行できるようになります。ソフトウェアはこれらのポッドの位置をシミュレートして、ツール パスが衝突を引き起こさないようにすることもできます。
5 軸 CNC マシニング センターの真の能力は、ハードウェアだけでなく、それを制御するソフトウェアによっても発揮されます。ジェネレーティブ デザインと 5 軸製造の融合により、「デジタル クラフトマンシップ」の新時代が生まれています。
5 軸加工では、ツールヘッドが非常に狭いスペースで極端な角度で移動する可能性があります。慎重に計画を立てないと、スピンドル本体やツールホルダーがワークピースや機械テーブルに衝突する危険があります。高度な CAM (コンピューター支援製造) ソフトウェアにより、5 軸 CNC マシニング センターの完全な「デジタル ツイン」シミュレーションが可能になります。設計者は木材と機械のあらゆる動きを視覚化できるため、スピンドルを始動する前に複雑な内部彫刻が安全かつ衝突しないことを確認できます。
現代の木製デザインの多くは「アルゴリズム」テクスチャ、つまり水の波紋や葉脈を模倣した表面を特徴としています。これらを手動で作成することは不可能です。設計者はスクリプト言語 (Grasshopper for Rhino など) を使用してこれらのパスを生成し、その後 5 軸 CNC マシニング センター用の G コードに変換します。さまざまな傾斜角度でこれらの数百万のマイクロ座標を追跡する機械の能力は、ハイエンドのモダンな家具や建築用パネルの特徴である触覚的で有機的な表面を作成します。
すべての CNC マシンには、設計ソフトウェアとマシンのモーター間の変換器である「ポストプロセッサ」が搭載されています。木材に重点を置いた 5 軸 CNC マシニング センター向けに最適化されたポストプロセッサは、木口の割れを防ぐためにカットに「ランピング」するなど、木材特有のロジックを理解します。この最適化により、機械の動作がギクシャクではなく「滑らか」になることが保証されます。これは、高品質の表面仕上げを維持し、機械の機械駆動システムの寿命を延ばすために重要です。
家具を超えて、5 軸 CNC マシニング センターは「グリーン ビルディング」革命において重要な役割を果たしています。世界が持続可能な木造建築に移行するにつれ、大規模で高精度の木材部品の需要が急増しています。
現代の木造建築は、構造強度を接着積層（集成材）材に依存しています。これらの梁は長さが 20 メートルを超える場合があり、その端で複雑な接続が必要になります。大規模な 5 軸 CNC マシニング センターは、多くの場合ガントリーまたはトラス構成で、これらの巨大なコンポーネントをミリ単位の精度で加工できます。鳥の口ジョイントの切断、鋼鉄筋用の深い穴の穴あけ、湾曲した構造アーチの彫刻など、5 軸機械はこれらのコンポーネントを建設現場に完璧にフィットさせるために必要な精度を提供します。
螺旋階段は木材で作るのが最も難しいものの一つです。 「ストリンガー」 (階段の湾曲した側面) には、1 インチごとに変化する複雑なねじれた形状が含まれています。伝統的に、これらは特注の型に木材を蒸気で曲げたり積層したりして作られていました。現在、5 軸 CNC マシニング センターを使用して、固体ブロックまたは厚い積層スラブからスパイラル ストリンガーを直接フライス加工できます。機械は階段の「らせん状の経路」に沿って進み、すべての踏み面が完璧にフィットし、数学的に完璧な美的曲線を実現します。
5 軸 CNC マシニング センターの 木工業界へのこのテクノロジーは、複雑な 3D 形状を探索する自由、有機材料の差異を管理する精度、大規模生産の効率を提供することにより、木材を従来の建築材料から高精度エンジニアリングの媒体に引き上げました。現代の工場にとって、5 軸加工機は単なるアップグレードではありません。これはイノベーションに不可欠なプラットフォームであり、デザイナーや製造業者が木材で何が可能かを再考できるようになります。持続可能で美しく複雑な木材デザインへの需要が高まる中、5 軸センターは今後もワークショップの中心となり、デジタル クラフトマンシップの未来を定義します。 統合は、テクノロジーとアートが融合する転換点を示しています。
